Fotovoltaická valcovňa zváracích pásov

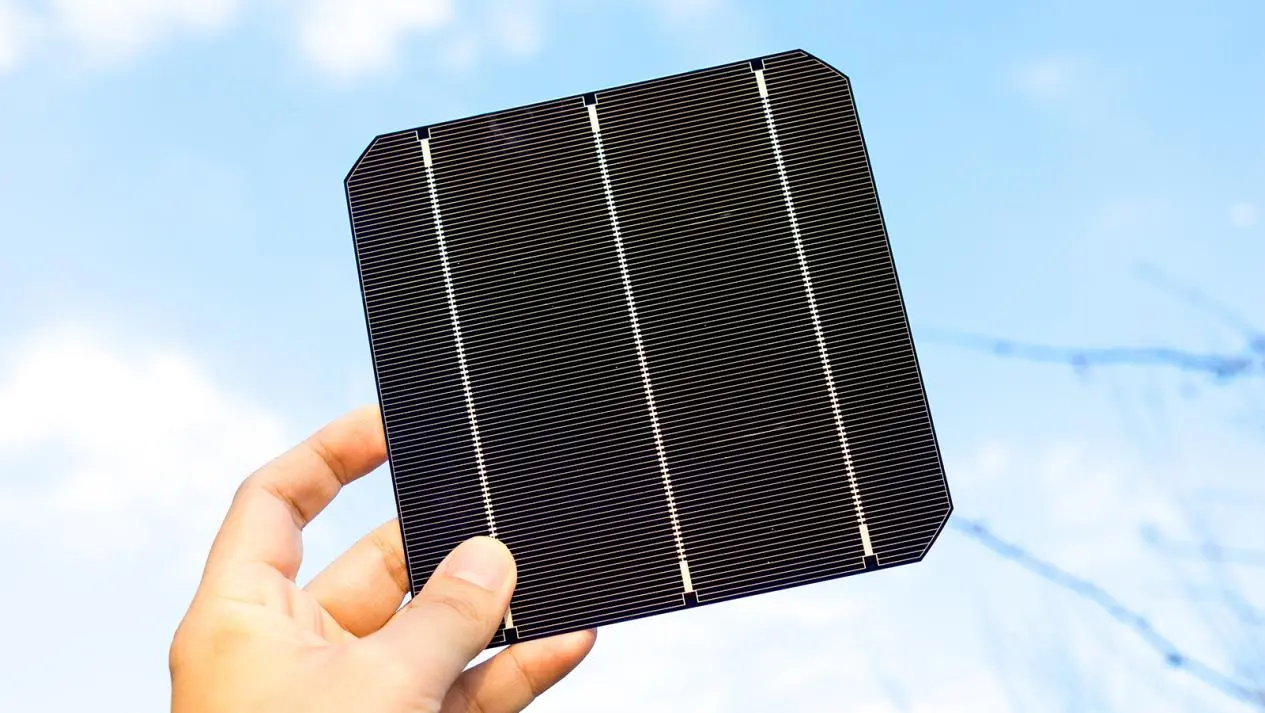

Čínska fotovoltaická valcovňa na zváranie pásov vyrábaná továrňou GRM Rolling Mill je špeciálny produkt z plochého drôtu, ktorý sa používa na pripojenie solárnych článkov vo fotovoltaických moduloch. Skladá sa z medeného substrátu a povrchového náteru. Medený substrát je zvyčajne vysoko čistá bezkyslíkatá meď alebo červená meď T2 s obsahom medi ≥ 99,99 % a vodivosťou ≥ 98 %. Má dobrú vodivosť a určitú pevnosť, čo môže zabezpečiť efektívny prenos prúdu.

Odoslať dopyt

Popis produktu

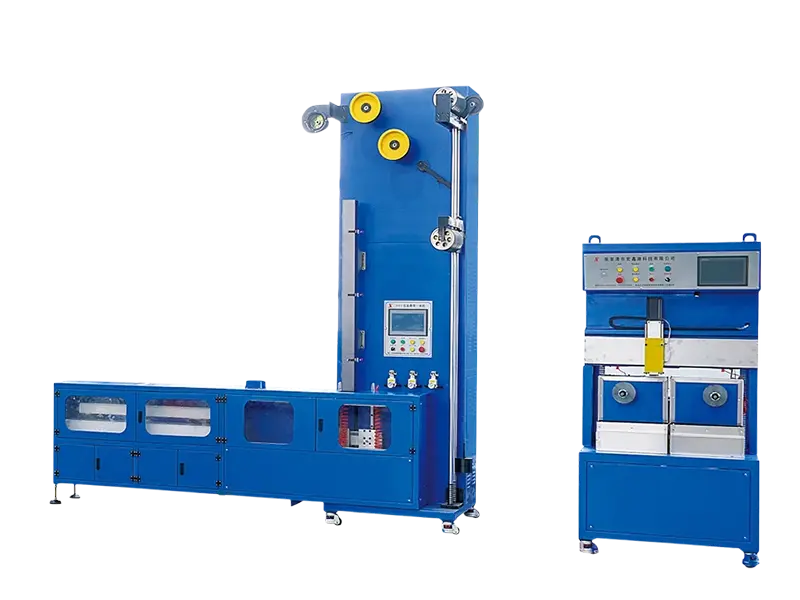

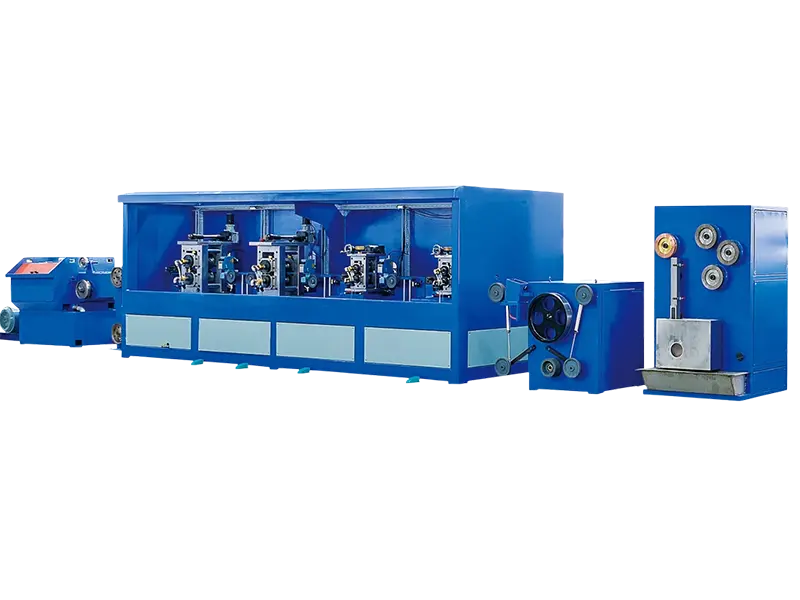

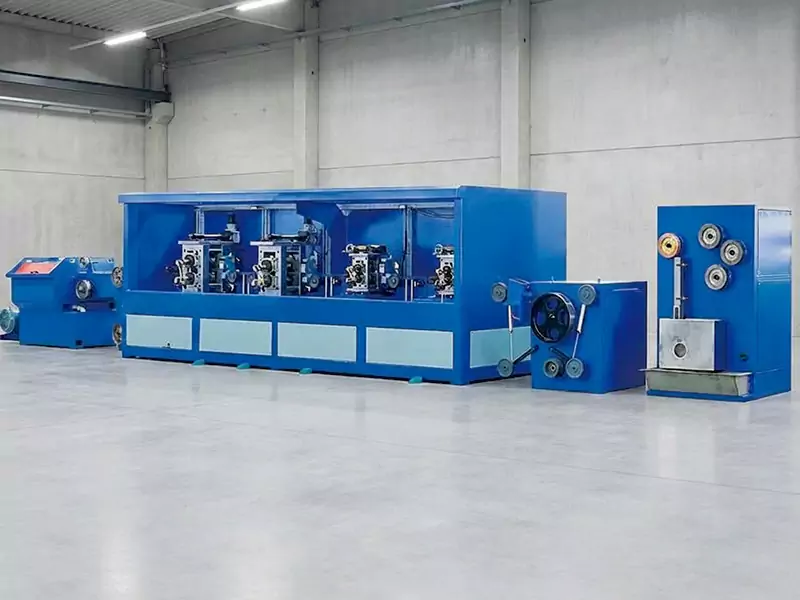

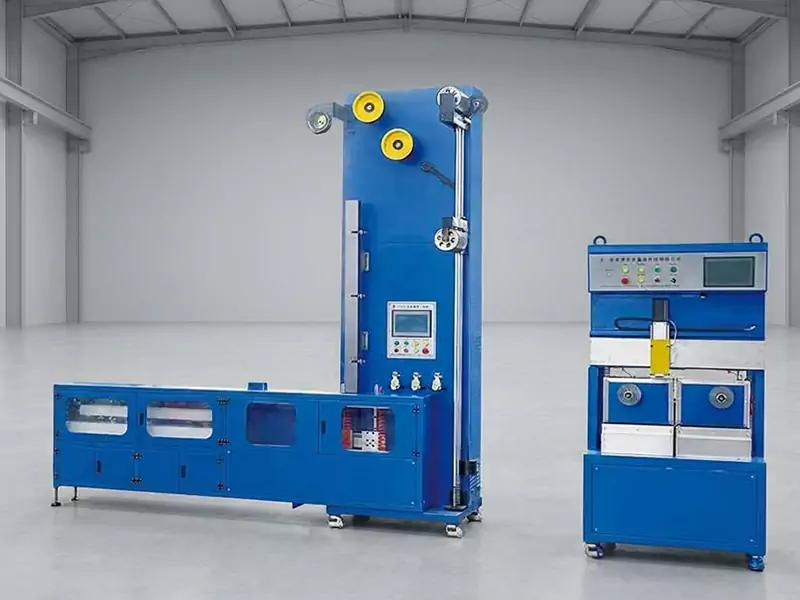

Odolný stroj na valcovanie fotovoltaických zváracích pásov od dodávateľa GRM Rolling Mill nezávisle vyvinutý našou spoločnosťou je špičkové inteligentné zariadenie špeciálne navrhnuté pre fotovoltaický priemysel. Integruje základné funkčné moduly, ako je plne automatický systém kladenia drôtov, viacprechodové presné valcovanie, inteligentné riadenie napätia, kontinuálne žíhanie a dvojpolohové navíjanie.

Ako špičkový vysokorýchlostný a vysoko presný stroj s integrovanými prípojnicami môže toto zariadenie realizovať komplexnú integrovanú výrobu od ¢3 mm medených surovín až po hotové výrobky (šírka 3 ~ 8 mm, hrúbka 0,2 ~ 0,45 mm), s maximálnou prevádzkovou rýchlosťou 250 m/min, dokonale vyhovujúc prísnym požiadavkám na výrobu veľkokapacitných modulov s vysokou presnosťou a vysokou stabilitou fotovoltaiky.

Typický priebeh procesu

1. Proces valcovania plochého drôtu (použiteľný pre integrovaný stroj s fotovoltaickou zváracou páskou a konvexnou páskou)

Výplatný drôt - viacrežimové ťahanie drôtu - presné kalandrovanie - online detekcia a kontrola - jednorežimové ťahanie - CNC odizolovanie - vysokorýchlostné pocínovanie - kontinuálne žíhanie (ochrana proti dusíku) - navíjanie konštantným ťahom

Technické parametre

Výrobky z PV stuhy	Parameter	priemysel Štandardné	Iná spoločnosť	GRM
Štandardné prepojenie PV Stuha	Hrúbka povlaku	±5 μm	25±5μm	25±3 μm
	Hrúbka hotového výrobku	20,01 mm	20,015 mm	20,01 mm
	Šírka hotového výrobku	± 0,05 mm	± 0,05 mm	± 0,05 mm
	Pevnosť v ťahu	≥110 MPa	≥150 MPa	≥170 MPa
	Predĺženie	≥ 15 %	≥25 %	≥25 %
	Medza klzu	≤ 70 MPa	≤ 70 MPa	62,68 MPa
	Kosák ohyb	≤ 5 mm/m	≤ 4 mm/m	≤ 4 mm/m
	Odpor	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230 Ω
	Odolnosť proti starnutiu	-	-	DH2000

Technické výhody

Vysoká presnosť: tolerancia hrúbky ±0,01 mm, prispôsobenie sa prísnym štandardom fotovoltaických zváracích pásov

Vysoká účinnosť: 250 m/min vysokorýchlostné valcovanie, kvalitná fotovoltaická valcovňa zváracích pásov poskytovaná

Prispôsobenie viacerých materiálov: kompatibilné s meďou, hliníkovou zliatinou atď., Silná škálovateľnosť

Drsnosť povrchu Ra≤0,2μm (zníženie rizika prasknutia batérie)

Typické aplikácie:

• Fotovoltaické pole: hromadná výroba fotovoltaických zváracích pások a prípojníc, ktoré pomáhajú komponentom viesť elektrinu efektívne.

• Zákazkové spracovanie prípojníc špeciálneho tvaru (trojuholníkový/lichobežníkový prierez)

• Elektronický priemysel: vysoko presné spracovanie plochých drôtov, vhodné pre transformátory, tlmivky a iné komponenty

Prispôsobený dizajn a popredajný servis

• Prispôsobené služby: parametre ako počet prechodov, materiál formy a rýchlosť ťahania je možné upraviť podľa špecifických potrieb zákazníkov.

• Vylepšenie zariadenia: podpora pridania priepustných modulov v neskoršej fáze, aby sa splnili potreby rozšírenia kapacity alebo modernizácie procesu.

• Náklady na údržbu: Čím viac prechodov, tým vyššie náklady na formu a údržbu, ale účinnosť jedného spracovania sa výrazne zlepší. Odporúča sa urobiť rozumný výber na základe výrobného rozsahu.

Vitajte, kontaktujte nás a získajte ďalšie informácie o Valcovni fotovoltaických zváracích pásov!
