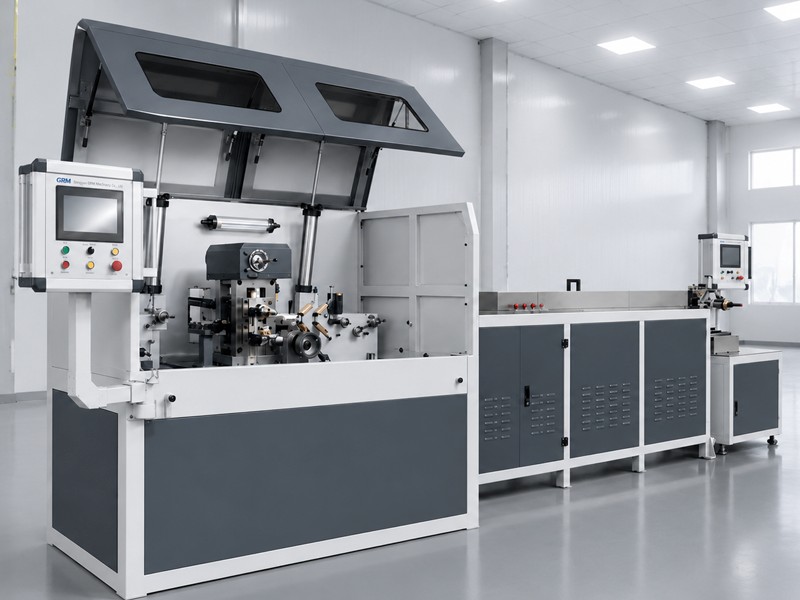

Mikrovalcovacia jednotka s obdĺžnikovým drôtom
GRM Rectangular Wire Micro Rolling Unit je určená na presné valcovanie jemného okrúhleho kovového drôtu na vysoko presný obdĺžnikový drôt prostredníctvom kontinuálneho viacprechodového procesu valcovania za studena.Systém je vyvinutý na výrobu jemného obdĺžnikového drôtu pre miniatúrne cievky, presné vodiče vinutia, súčasti s plochým drôtom pre lekárske vodiace drôty, vodivé prvky snímača a iné mikroprofilované kovové časti vyžadujúce stabilné rozmery a čistý povrch.Ako špecializovaný výrobca zariadení na presné valcovanie, GRM poskytuje prispôsobené riešenia mikro valcovania pre medený drôt, zliatinový drôt a iné jemné kovové materiály podľa rôznych výrobných požiadaviek.
Odoslať dopyt
Popis produktu
GRM Micro Rolling Unit je určená na nepretržitú premenu jemného okrúhleho drôtu napresný obdĺžnikový drôts úzkym rozsahom hrúbok a vysokým pomerom šírky k hrúbke.
Výrobný proces integruje aktívne odvíjanie, viacprechodovú deformáciu valcovania, synchronizáciu napätia, inline kontrolu rozmerov, voliteľný systém čistenia a presné navíjanie cievky do jednej nepretržitej výrobnej sekvencie.
V porovnaní s konvenčnými veľkými valcovacími zariadeniami je mikrovalcovací systém špeciálne vyvinutý pre vodiče malých rozmerov, kde opakovateľnosť rozmerov, redukčná stabilita a kvalita povrchu priamo ovplyvňujú následné formovacie, navíjacie a montážne procesy.
Výrobná kapacita
Zariadenie je vhodné na výrobu ultra jemného obdĺžnikového drôtu a mikroplochých vodičov s prísnou kontrolou tolerancie pre vysokohodnotné presné aplikácie.

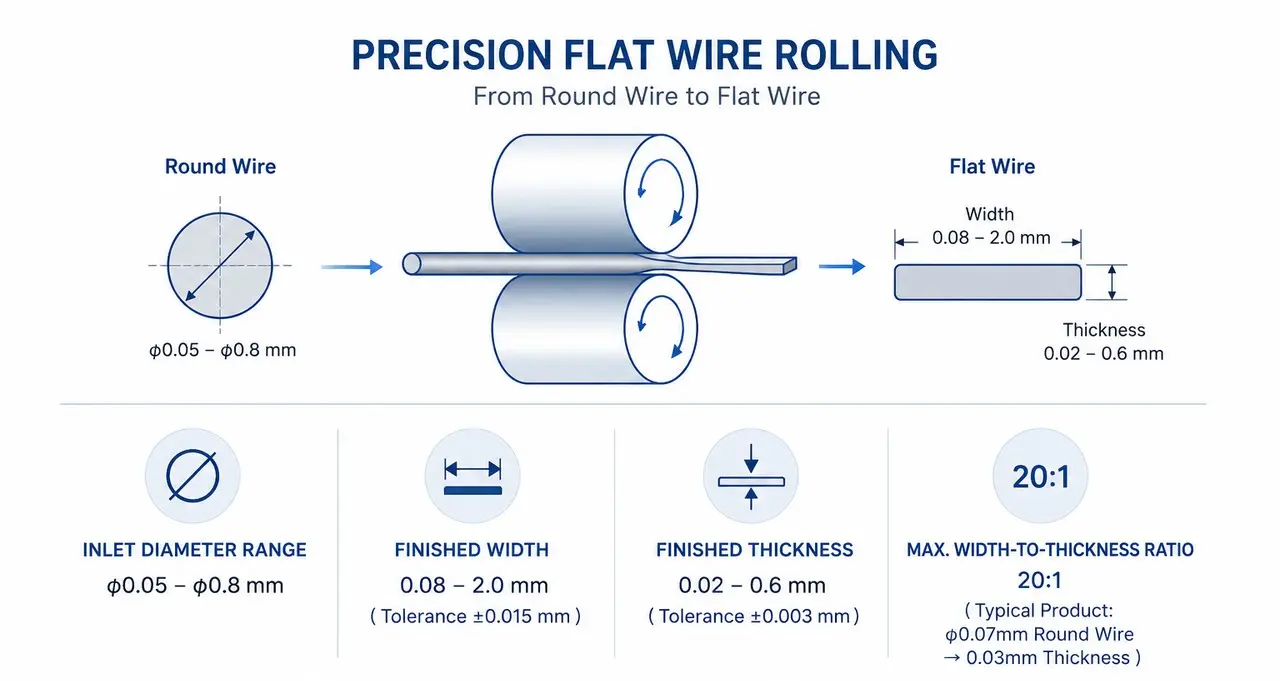

Technické parametre
|
Technická položka
|
Špecifikácia / Dostupné údaje
|
|
Priemer vstupného drôtu
|
0,05-0,8 mm
|
|
Hotová šírka
|
0,08-2,0 mm
|
|
Hotová hrúbka
|
0,02-0,6 mm
|
|
Maximálny pomer šírka/hrúbka
|
20:1.
|
|
Mechanická konštrukcia maximálna rýchlosť
|
200 m/min.
|
|
Chladenie a mazanie
|
Chladenie rozprašovaním s filtračným cirkulačným systémom
|
|
Riadiaci systém
|
Prevádzkové rozhranie HMI s monitorovaním výroby v reálnom čase
|
|
Konfigurácia stroja
|
Prispôsobené podľa požiadaviek projektu
|

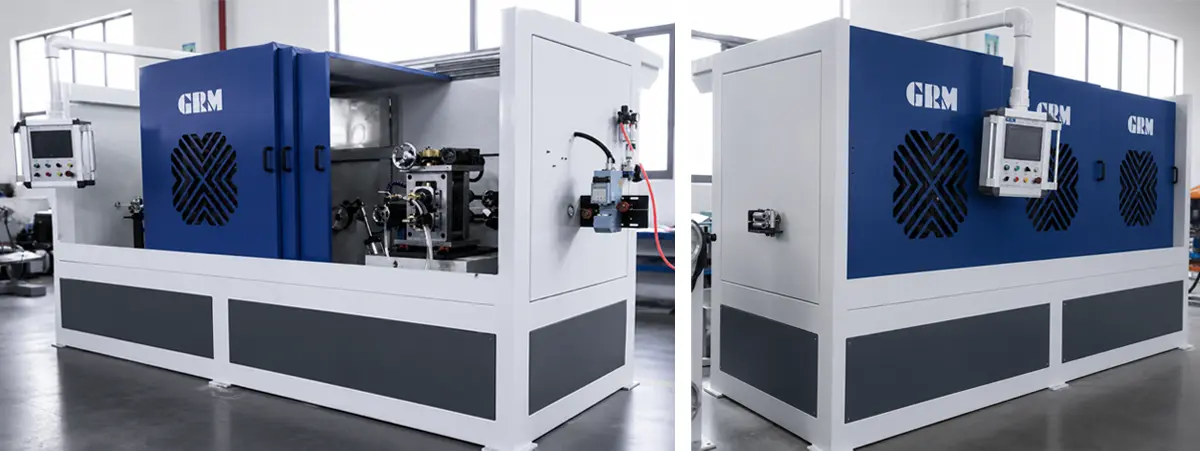

Štandardný výrobný tok
- Aktívna výplata

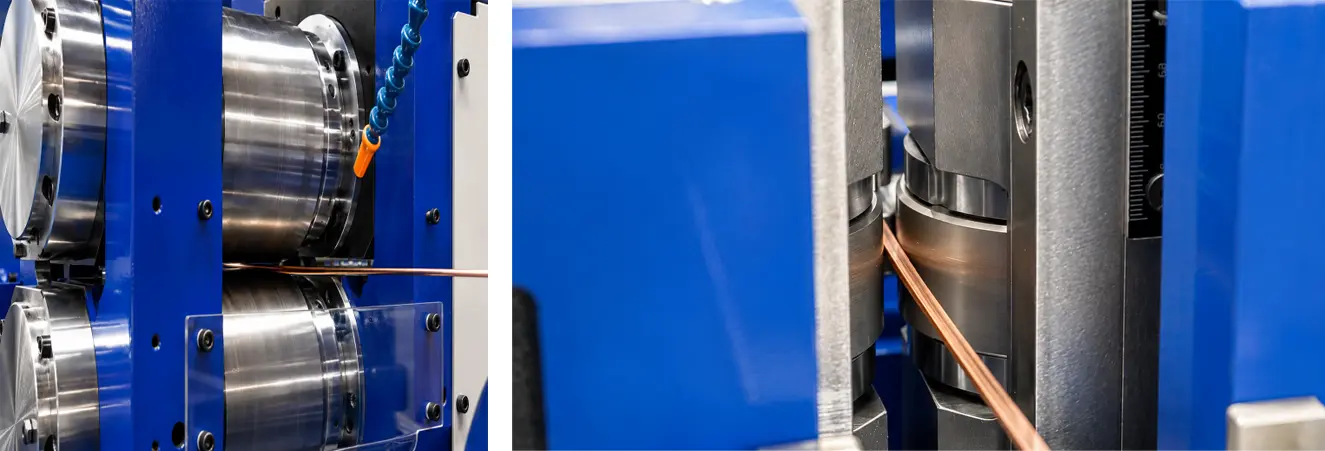

- Valcovňa GRM160
- Tanečnica po valcovni
- Inline kontrola
- Valcovňa GRM90
- Inline čistenie + sušenie (voliteľné)
- Spooler
Inteligentný riadiaci systém
- Centralizovaný operačný systém HMI pre kompletné riadenie linky
- Monitorovanie rýchlosti valcovania, napätia a stavu výroby v reálnom čase
- Rýchly prístup k nastaveniam pre korekciu parametrov rolovania
- Vizuálne zobrazenie celej postupnosti výrobného procesu
Aplikácie
Mikrovalcovacia jednotka s obdĺžnikovým drôtom je široko používaná v odvetviach vyžadujúcich vysoko presné jemné obdĺžnikové vodiče.

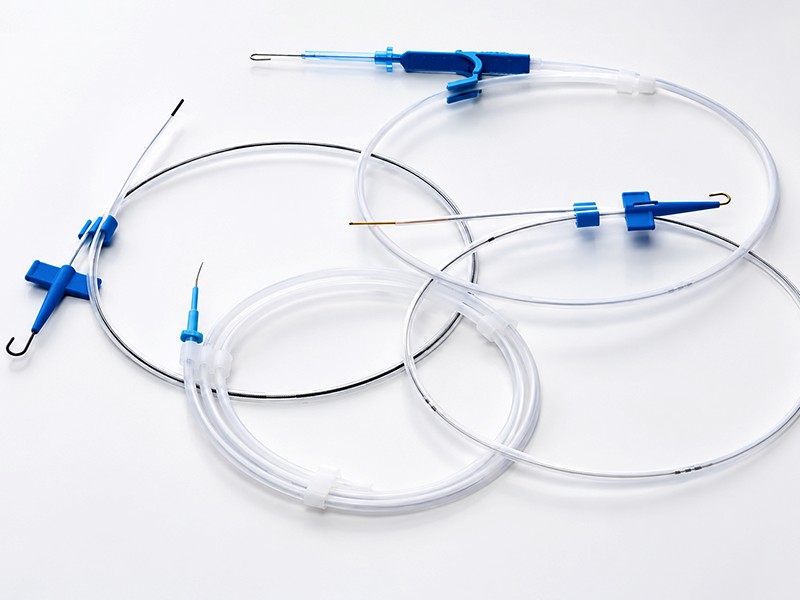

Plochý lekársky vodiaci drôt

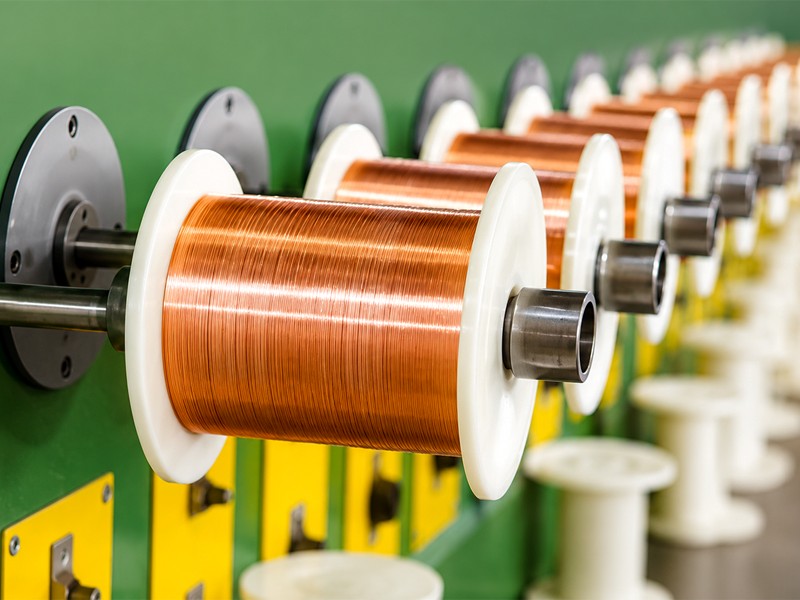

Vodiče vinutia miniatúrneho transformátora

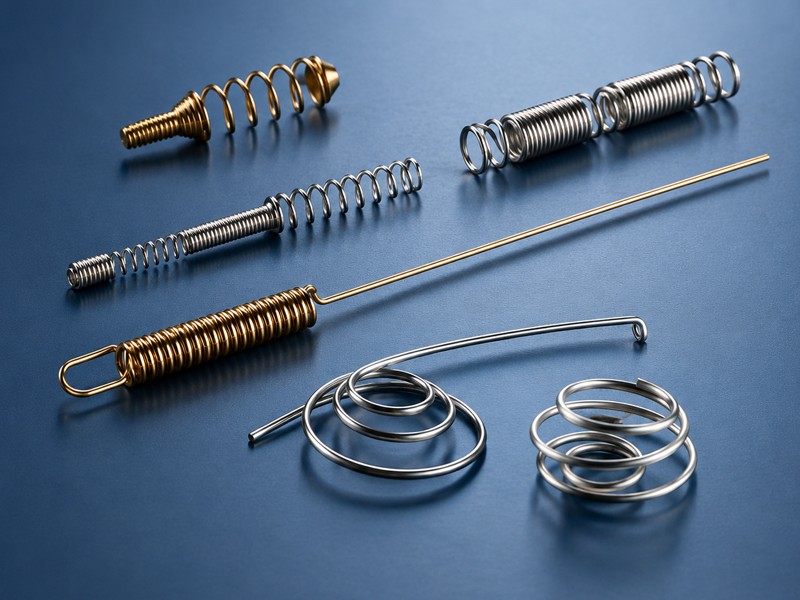

Presné vodivé pružinové komponenty
Vodivé prvky snímača
Výroba vysokohodnotných zliatinových vodičov
Časté otázky pre tímy obstarávania a inžinierstva
|
Otázka
|
Odpoveď
|
|
Aký materiál dokáže stroj spracovať?
|
Poskytnutý zdroj konkrétne uvádza medený drôt ťahaný kruhom. Ostatné materiály by sa mali posudzovať podľa triedy, tvrdosti a plánu redukcie.
|
|
Dá sa linka prispôsobiť?
|
áno. GRM môže prispôsobiť usporiadanie linky, kontrolné body, špecifikáciu odberu a pomocné systémy po prijatí cieľového sortimentu.
|
|
Aké informácie sú potrebné pre cenovú ponuku?
|
Materiál, priemer vstupného drôtu, konečná šírka/hrúbka, tolerancia, rýchlosť výroby, typ cievky, dostupná podlahová plocha a požadované normy.
|
|
Obsahuje linka inline čistenie?
|
Áno, opísaný proces zahŕňa inline čistenie, sušenie a filtráciu rozprašovaním kvapaliny.
|
|
Dokáže GRM poskytnúť riešenie na kľúč?
|
áno. GRM môže poskytnúť prispôsobenú výrobnú linku, technický návrh, dodávku, montážne pokyny, uvedenie do prevádzky a podporu školenia.
|
|
Ktoré parametre ešte potrebujú potvrdenie?
|
Valivá sila, inštalovaný výkon, rozmery linky, hmotnosť zariadenia, konečná verzia noriem, dodacia lehota a akceptačný postup.
|
Prečo si vybrať GRM?
Presné riešenia valcovania pre stabilnú a vysoko presnú výrobu drôtu
20+
rokov
Rolling Experience
Odbornosť v oblasti presného valcovania, sploštenia drôtu, integrácie ťahania a valcovania a kontroly napätia.
Prispôsobené
Konfigurácia linky
Riešenia na mieru založené na materiáli, veľkosti drôtu, tolerancii, rýchlosti a výrobnej kapacite.
100+
Inštalované linky
Osvedčené aplikácie pri výrobe PV pások, MBB drôtov, medených plochých drôtov a výroby presných vodičov.
životný cyklus
Technická podpora
Podpora inštalácie, uvedenia do prevádzky, školenia, náhradných dielov a modernizácie zariadení.
Vysoká presnosť
Presná kontrola hrúbky, šírky, napätia a kvality povrchu.
Flexibilný dizajn
Modulárne usporiadanie zariadení pre rôzne veľkosti drôtov a procesné trasy.
Spoľahlivý servis
Technická podpora pre inštaláciu, údržbu a budúce aktualizácie.
