Integrovaná ťahacia a valcovacia linka pre presný medený plochý drôt

Integrovaná ťahacia a valcovacia linka spoločnosti GRM pre presný medený plochý drôt je prispôsobené riešenie na výrobu medeného plochého drôtu, ktoré integruje ťahanie drôtu, presné valcovanie, online meranie a automatické navíjanie v jednom nepretržitom procese. Linka určená na výrobu transformátorových vodičov, výrobu CTC vodičov, smaltovaného obdĺžnikového drôtu a výrobu plochého drôtu EV motorov, dosahuje rýchlosť až 400 m/min. Tento integrovaný systém zlepšuje efektivitu a znižuje manipuláciu s materiálom.

Odoslať dopyt

Hodnotenie: 5.0

(Počet hodnotení: 1)

Popis produktu

Integrovaná ťahacia a valcovacia linka GRM spája ťahanie drôtu, presné valcovanie, online meranie a automatický odber do jedného nepretržitého výrobného procesu. Systém je navrhnutý na výrobu vysoko presného medeného plochého drôtu používaného v magnetových drôtoch, transformátorových vodičoch, CTC vodičoch a EV motoroch.

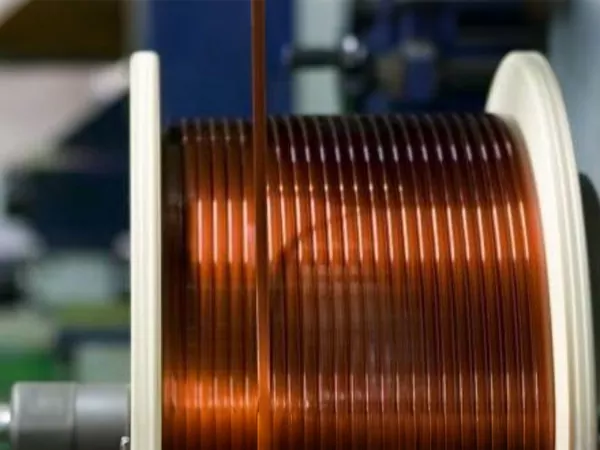

Precision copper flat wire produced on GRM integrated drawing and rolling line

Integrovaná linka na výrobu plochého drôtu GRM je navrhnutá pre kontinuálnespracovanie medeného drôtu na presné ploché vodičes prísnou rozmerovou toleranciou a vynikajúcou kvalitou povrchu.

Integráciou procesov ťahania a valcovania do jedného výrobného systému linka výrazne zlepšuje efektivitu výroby a zároveň znižuje ručnú manipuláciu a zachováva stabilnú konzistenciu produktu počas dlhých výrobných cyklov.

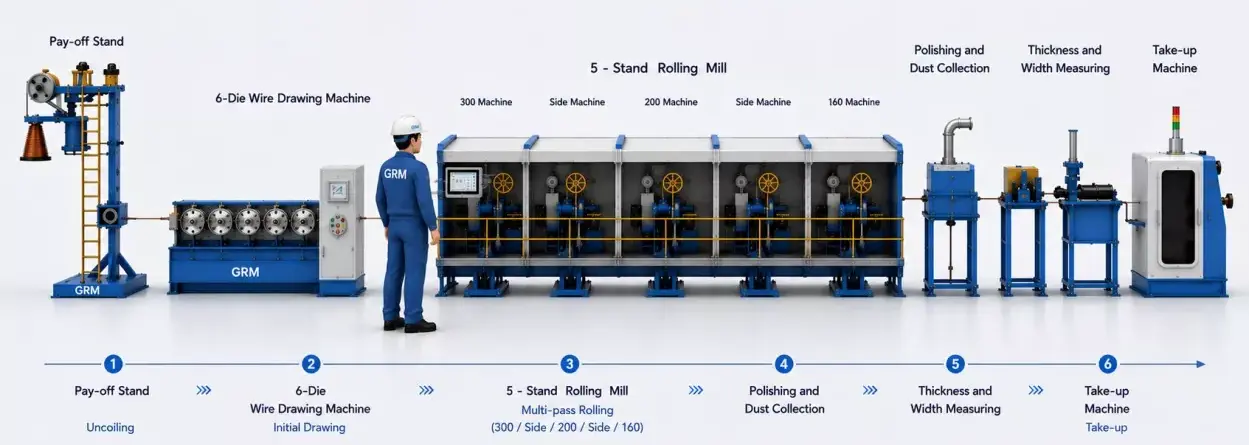

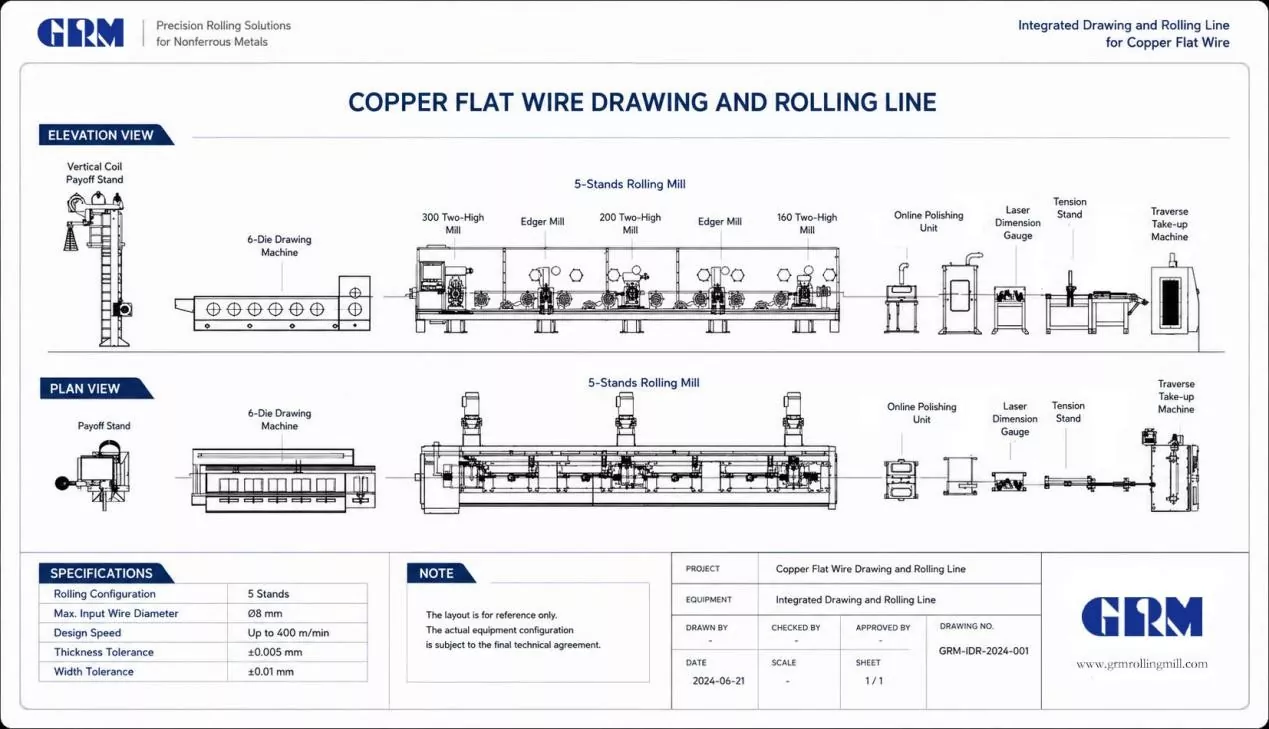

Integrated copper flat wire drawing and rolling line production process

Flexibilný a efektívny dizajn

Stojan na odvíjanie vertikálnej cievky: 1 sada

DLF6D/500 Ťahací stroj so šiestimi matricami: 1 sada

Presná valcovacia stolica na dva valce: 3 sady

Bočná valcovacia trať: 2 sady

Online zariadenie na leštenie a zber prachu: 1 sada

Online zariadenie na meranie hrúbky a šírky: 1 sada

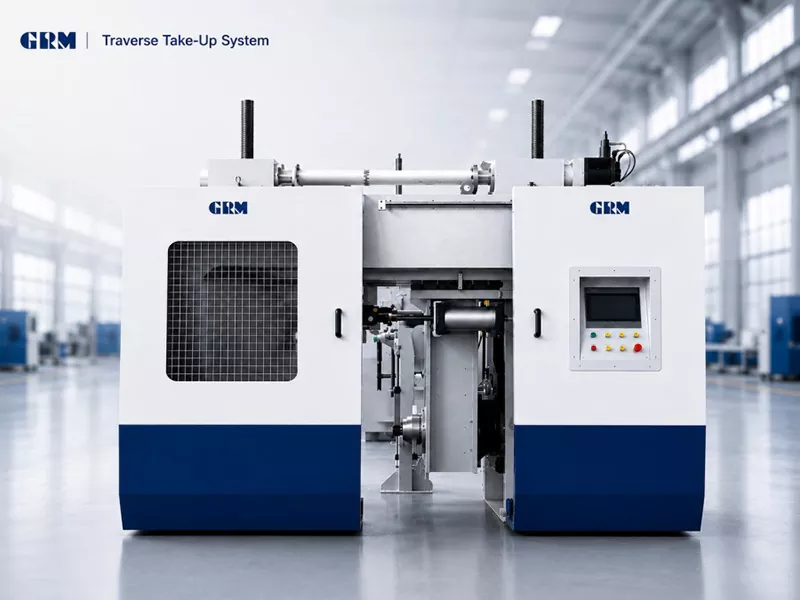

Stroj na priečne naberanie: 1 sada

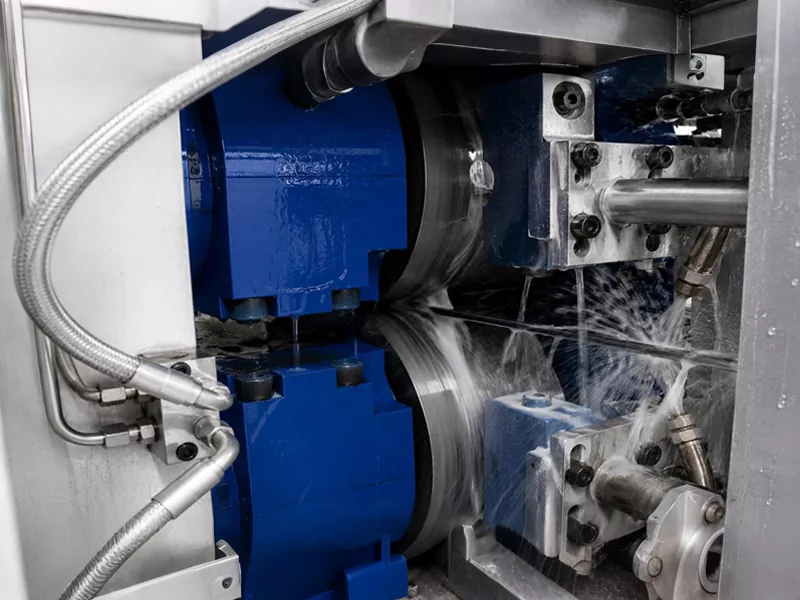

Two-roll precision rolling mill on copper flat wire production line

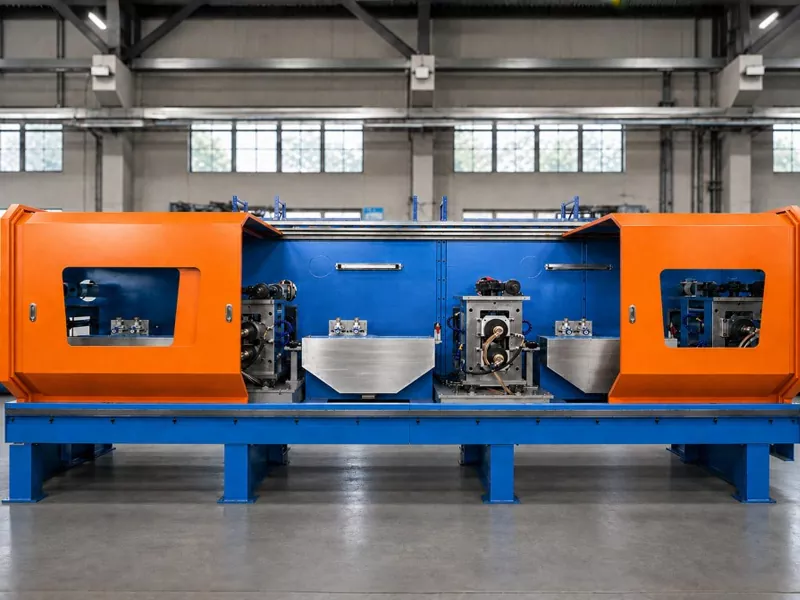

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Kompletná linka na výrobu medeného drôtu

Integrovaná ťahacia a valcovacia linka pre presný medený plochý drôt je navrhnutá pre náročnú vysokú rozmerovú presnosť pri výrobe elektrických vodičov. S maximálnou rýchlosťou 400 m/min sa dobre hodí na kontinuálnu výrobu medeného plochého drôtu vo veľkom meradle.

V porovnaní s konvenčnými samostatnými valcovacími procesmi integrovaná linka eliminuje manipuláciu s materiálom a zabezpečuje vynikajúcu rozmerovú konzistenciu počas celého výrobného cyklu.

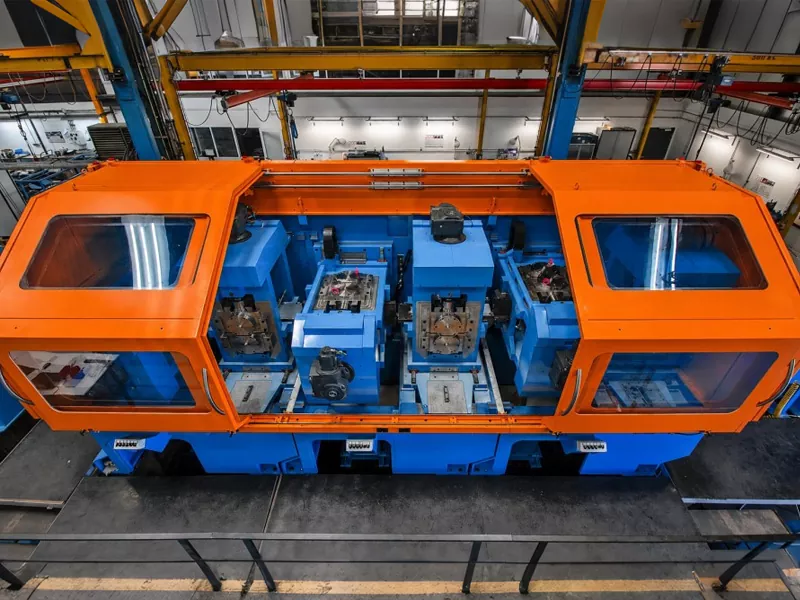

GRM integrated copper flat wire production line with 5-stand rolling mill

* Proces výrobnej linky je možné prispôsobiť podľa rozmerov produktu zákazníka

TECHNICKÉ ŠPECIFIKÁCIE

Konfigurácia 5-stolicová valcovňa		GRM
Prvý dvojvysoký mlyn	Ø mm	300
First Edger mil	Ø mm	155
Druhý Dvojvysoký mlyn	Ø mm	200
Second Edger mil	Ø mm	155
Tretí Dvojvysoký mlyn	Ø mm	160
Rýchlosť dizajnu	m/min	400
Maximálne Intel Wire	Ø mm	8
Hotové tolerancie	mm	hrúbka: ± 0,005 šírka: ± 0,01
Typický rozsah veľkostí dokončeného plochého drôtu	mm	hrúbka: 2,0-12 šírka: 0,5-4,0

Typické aplikácie

Smaltovaný obdĺžnikový magnetický drôt

CTC Continuous Transponed Conductor

Vlásenka motora EV

Výroba plochého drôtu EV motora

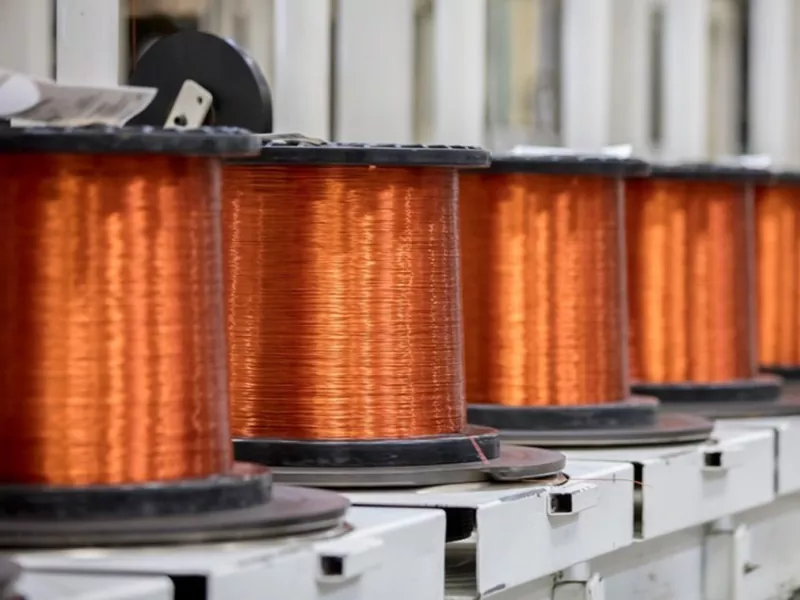

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

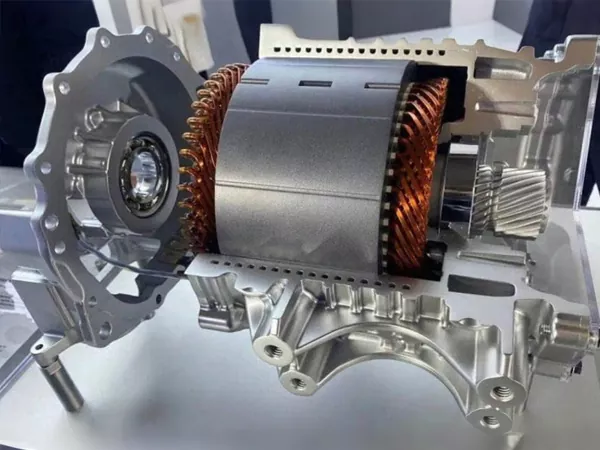

EV motor hairpin conductor flat wire production

FAQ

1. Môže táto výrobná linka vyrábať medený plochý drôt pre transformátorové aplikácie?

Áno, linka je určená na výrobu vysoko presného medeného plochého drôtu pre transformátorové vodiče, magnetické drôty a iné elektrické aplikácie.

2. Dá sa integrovaná ťahacia a valcovacia linka pre presný medený plochý drôt prispôsobiť?

Áno, GRM poskytuje prispôsobené riešenia výrobnej linky na základe vášho vstupného materiálu, rozmerov hotového drôtu a výrobných požiadaviek.

3. Akú presnosť môže dosiahnuť proces presného valcovania?

Systém môže dosiahnuť toleranciu hrúbky až ±0,005 mm a toleranciu šírky až ±0,01 mm pre výrobu presného medeného plochého drôtu.

4. Prečo zvoliť integrovanú ťažnú a valcovaciu linku namiesto samostatných strojov?

Integrovaná linka na výrobu medeného plochého drôtu zlepšuje efektivitu, znižuje manipuláciu s materiálom a zabezpečuje stabilnejšiu konzistenciu produktu.

Hľadáte prispôsobené riešenie výroby medeného plochého drôtu?

GRM poskytuje kompletné inžinierske riešenia založené na špecifikácii vášho materiálu, rozmeroch hotového drôtu a následných aplikačných požiadavkách.

Kontaktujte náš inžiniersky tím pre technické konzultácie a prispôsobený návrh výrobnej linky.
