CTC Continuous Transponed Conductor Line

GRM Rolling Mill CTC Continuously Transposed Conductor Line sa môže pochváliť stabilnou prevádzkou a vysokou presnosťou, podporuje nastavenie rýchlosti a prispôsobené konfigurácie a je široko použiteľná na výrobu presných drôtov v transformátoroch, nových energetických vozidlách, domácich spotrebičoch, lekárskych a leteckých elektrických poliach. Kontaktujte nás!

Odoslať dopyt

Popis produktu

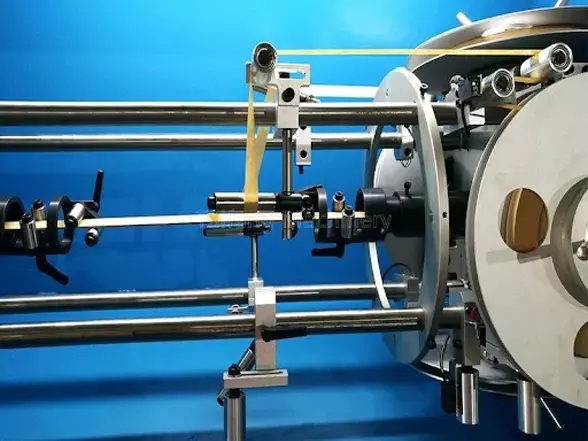

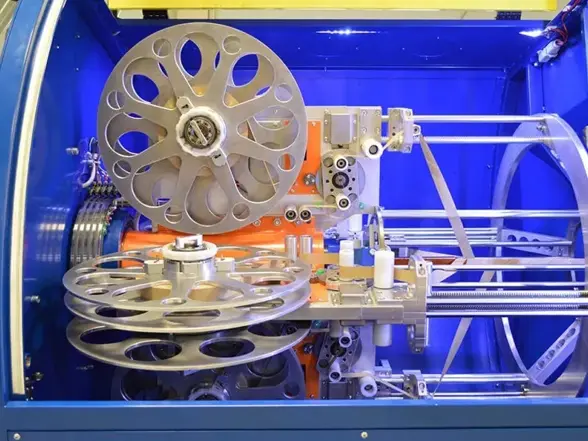

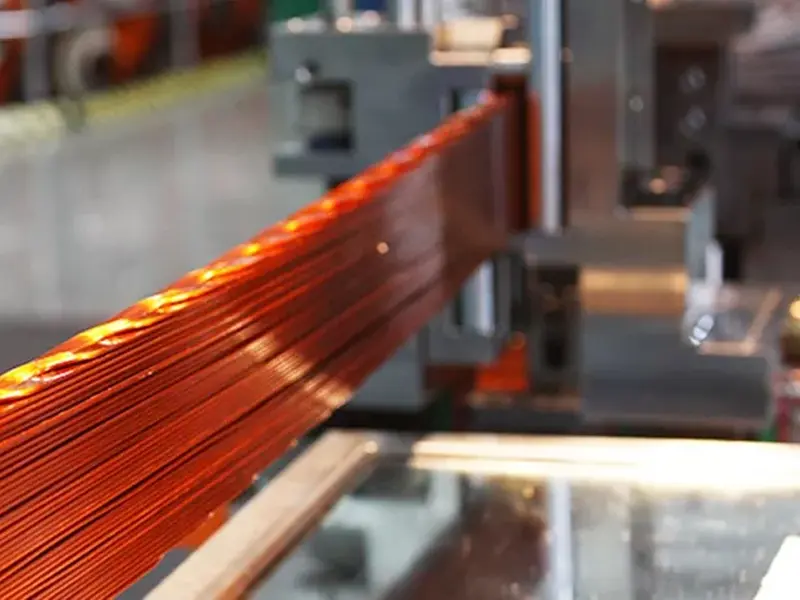

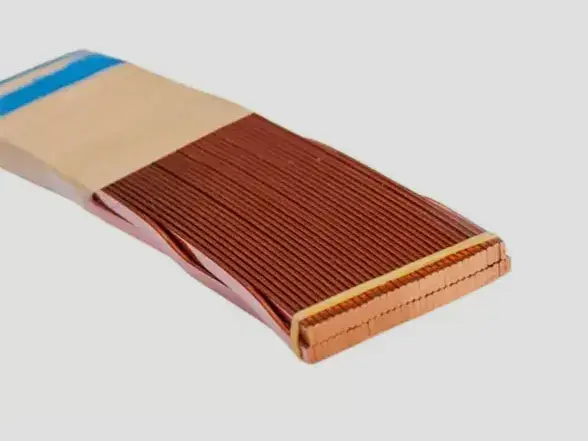

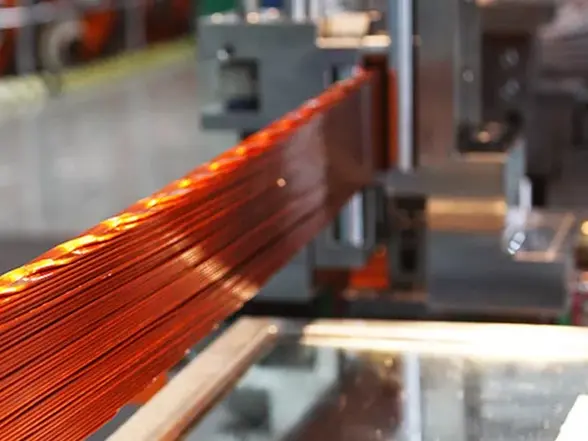

CTC Continuously Transposed Conductor Line od spoločnosti GRM Rolling Mill nepretržite transponuje 5 až 47 prameňov potiahnutím za studena spracovaných plochých medených drôtov bez obsahu kyslíka izolačným lakom a ich obalením izolačným papierom a inými izolačnými materiálmi. Vodiče sú potom spletené do kompaktného a úhľadne usporiadaného zväzku vodičov obdĺžnikového prierezu.

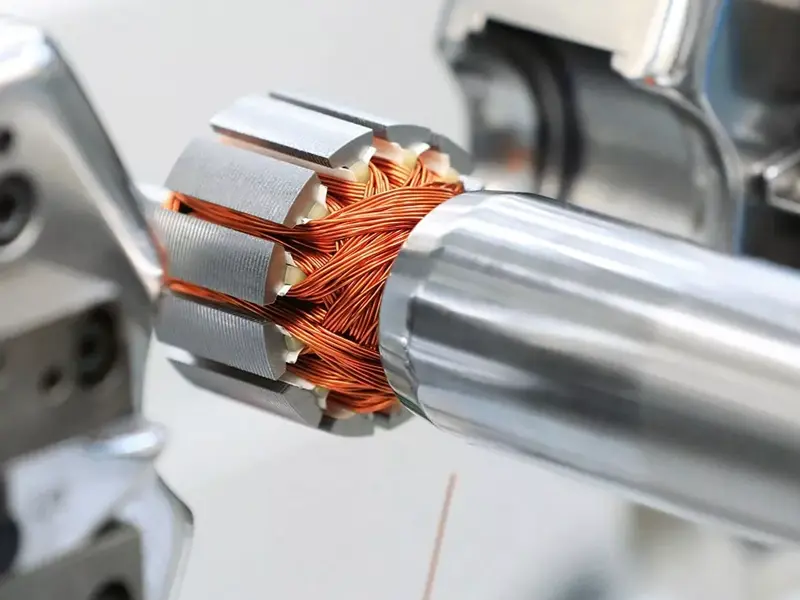

CTC Continuously Transposed Conductor Line for EV components

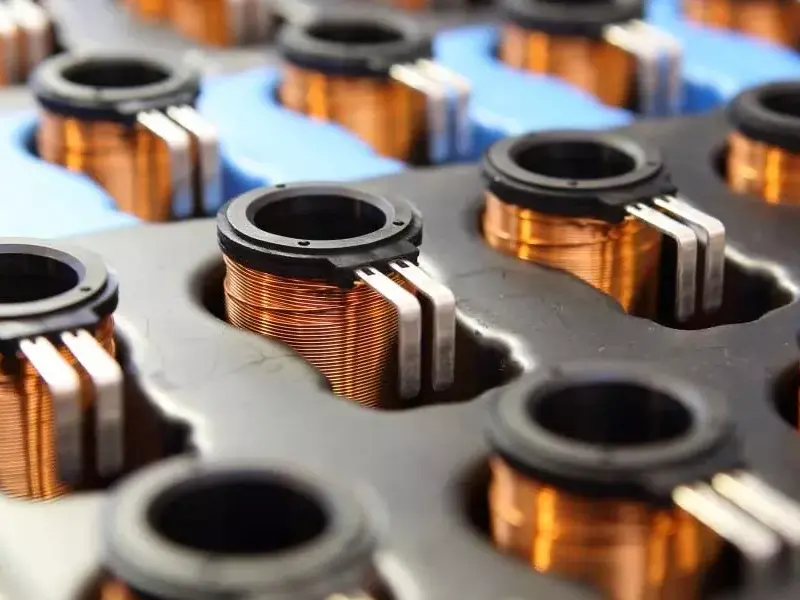

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

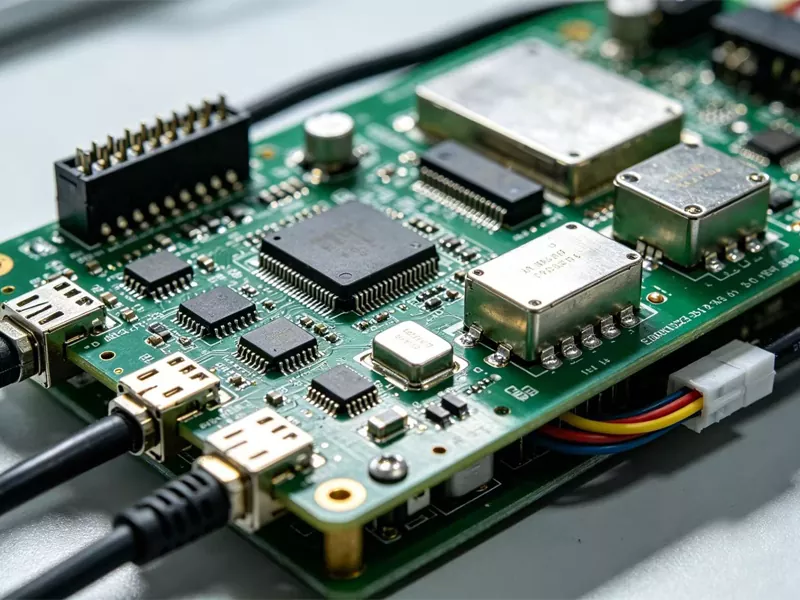

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Aplikačné odvetvia

1. vinutia transformátora

2. EV komponenty

3. Domáce spotrebiče

4. Zdravotnícke pomôcky

5. Letecké elektrické zostavy

Tok hlavného procesu

Výplata→Paralelné vedenie→Presná transpozícia→Obalenie izolácie (voliteľné)→Navíjanie

Technické špecifikácie

Parametre jedného vodiča	Min	Max
Hrúbka	1,15 mm	3,15 mm
šírka	3,0 mm	12,5 mm
Pomer šírky/hrúbky	3:1	8:1
Hrúbka smaltu	0,08 mm	0,18 mm

Parametre vodiča CTC	Min	Max
Rýchlosť výroby	1 m/min	15 m/min
Počet vodičov	5 (nepárne)	47 (nepárne)
výška (mm)	5.0	80.0
Šírka (mm)	6.0	26.0
Rozstup transpozície (mm)	20	280
Pomer výška/šírka	1:3	8:1
Rýchlosť stláčania transpozície	colspan=“2”	150-krát/min

Kľúčové vlastnosti

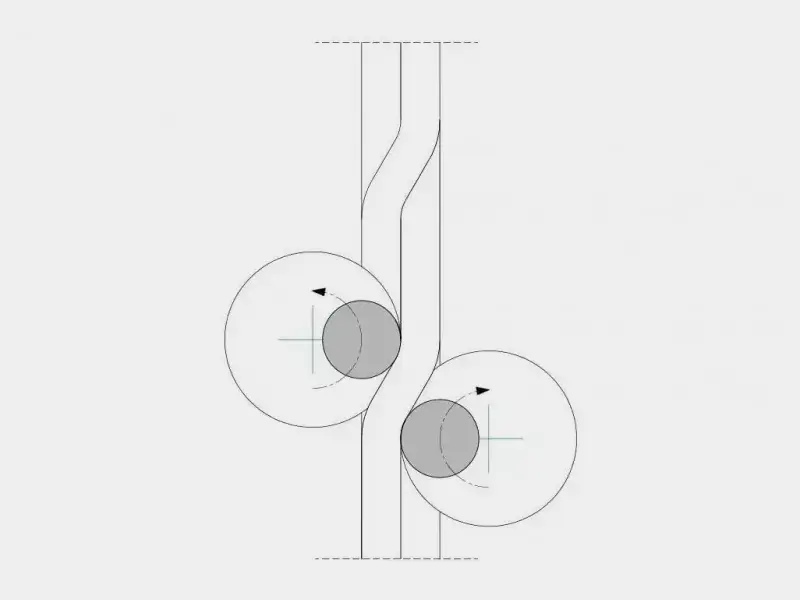

1. Presný transpozičný systém pre stabilné zarovnanie vodičov

2. CTC Continuously Transposed Conductor Line môže byť kompatibilná so smaltovanými plochými medenými vodičmi

3. Voliteľná jednotka na balenie izolačného papiera

4. Systém napínania a navíjania riadený servomotorom

Technické výhody

Výrobný závod GRM je vybavený online náterovými a kontrolnými systémami schopnými spracovať špeciálne magnetické drôty s viacvrstvovým emailovým náterom. Spracovanie čerstvého povlaku v rovnakom zariadení zlepšuje výkon elektrického odporu a zlepšuje kvalitu povrchu vodiča. Nepretržité online monitorovanie ďalej zabezpečuje rozmerovú konzistentnosť a dlhodobú prevádzkovú stabilitu.

FAQ

1. Čo je vodič CTC?

CTC (Continuously Transposed Conductor) je zväzok obdĺžnikových vodičov vyrobený kontinuálnou transpozíciou viacerých izolovaných plochých vodičov na zníženie strát vírivými prúdmi v transformátoroch.

2. Aké materiály dokáže linka spracovať?

Linka je určená hlavne pre smaltované bezkyslíkaté ploché medené vodiče a súvisiace materiály magnetických drôtov.

3. Dá sa stroj prispôsobiť?

áno. GRM poskytuje prispôsobené konfigurácie podľa rozmerov vodičov, rýchlosti výroby, izolačnej štruktúry a usporiadania závodu.

Ste pripravení inovovať výrobu magnetických drôtov?

Kontaktujte GRM pre prispôsobené riešenia výroby vodičov CTC prispôsobené pre presné spracovanie plochých drôtov, aplikácie transformátorov a pokročilú výrobu magnetických drôtov.
