Čo je to PV páska a ako sa vyrába?

Čo je to PV páska a ako sa vyrába?

PV stuhaje kľúčovým vodičom pre prenos prúdu v rámci kryštalických kremíkových fotovoltaických modulov. Zvyčajne sa vyrába z vysokovodivého medeného základného materiálu, ktorý prechádza procesmi valcovania, žíhania a pokovovania. V závislosti od ich použitia sa PV pásky primárne kategorizujú na prepojovacie pásky a pásky pre prípojnice.

Prepojovacie pásky spájajú susediace solárne články a vedú prúd generovaný článkami do reťazca článkov. Pásky prípojníc, ktoré sú vo všeobecnosti väčšie, zhromažďujú prúd z reťazcov článkov a smerujú ho k výstupným svorkám modulu alebo spojovacej skrinke. V dôsledku toho rozmerová presnosť, priamosť, rovnomernosť povlaku a mechanické vlastnosti pásky priamo ovplyvňujú stabilitu procesu spájkovania a dlhodobú spoľahlivosť modulu.

Prečo sa medený drôt musí zvinúť do plochej stuhy?

Tradičný okrúhly medený drôt nemožno použiť priamo vo FV moduloch; vyžaduje plastickú deformáciu, aby sa zmenil jeho tvar prierezu, pričom sa materiál premení z okrúhleho profilu na plochý pás s presným pomerom šírky k hrúbke.

Pri výrobe pások nie je hlavnou funkciou procesu valcovania len „sploštenie medeného drôtu“, ale dosiahnutie stabilnej šírky, hrúbky, kvality hrán a rovinnosti prostredníctvom riadenej deformácie. Kolísanie šírky môže ovplyvniť zarovnanie spájkovania, nerovnomerná hrúbka ovplyvňuje konzistenciu elektrického odporu a zlá priamosť môže viesť k nepravidelnostiam vinutia a nestabilnému pocínovaniu v nasledujúcich krokoch.

Preto proces valcovania PV pásky vyžaduje súčasnú kontrolu nad deformáciou materiálu, koordináciou napätia, rozmerovou kontrolou a kvalitou povrchu.

Proces výroby PV pásky

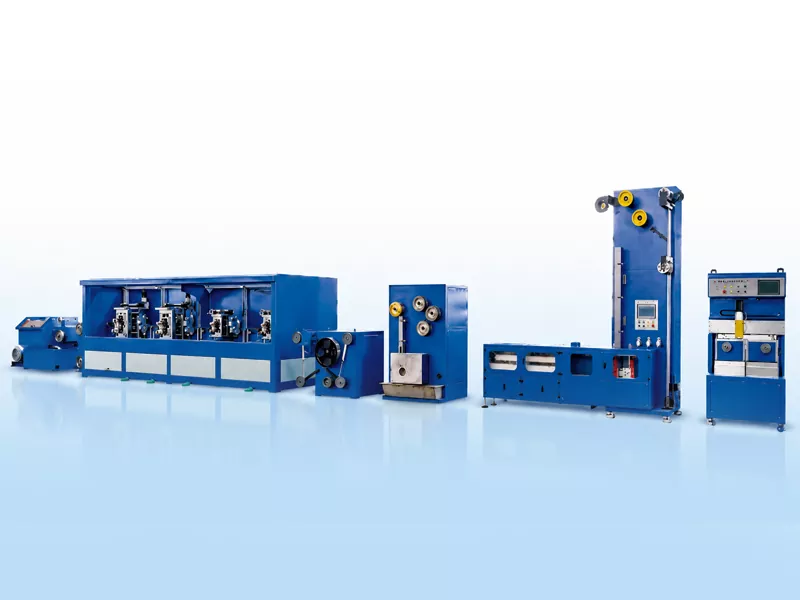

TypickýVýrobná linka PV páskypoužíva ako surovinu medený drôt bez obsahu kyslíka TU1. Prostredníctvom procesov, ako je viacstupňové ťahanie drôtu, presné valcovanie, kontinuálne žíhanie, opracovanie tavivom, pocínovanie za tepla a automatické navíjanie, dosahuje nepretržitú výrobu plochých, pocínovaných vodivých pások z okrúhleho medeného drôtu.

Od medeného drôtu k procesu výroby PV pásky

Kresliaci stroj

4 Stojan na rolky

Žíhanie

Cínový náter

Automatická výmena cievky

Presné odoberanie

Okrúhly medený drôt → Ťahanie drôtu → Presné valcovanie → Žíhanie → Spracovanie tavivom → Pokovovanie žiarovým cínom → Automatické navíjanie

Kľúčové výrobné výzvy

1. Ovládanie šírky a hrúbky

Šírka a hrúbka pásky určuje oblasť spájkovacieho kontaktu, konzistenciu elektrického odporu a stabilitu rozloženia modulu. Pri širokých, tenkých prípojnicových produktoch sa v následných fázach pocínovania a navíjania zosilňujú aj malé výkyvy počas valcovania.

2. Plochosť a priamosť pásu

Plochosť a rovnosť pásu ovplyvňujú dráhu pri pocínovaní, stabilitu ťahu a úhľadnosť navíjania. Zlá priamosť spôsobuje, že pás sa túla, čo vedie k nerovnomernému navíjaniu alebo prestojom pri úpravách v nasledujúcich procesoch.

3. Žíhanie a mechanické vlastnosti

Valcované medené pásy vyžadujú žíhanie, aby sa upravili ich mechanické vlastnosti. Nedostatočné žíhanie má za následok nadmernú tvrdosť, ktorá bráni následnému spájkovaniu a uvoľneniu napätia v module; naopak, nadmerné žíhanie môže ohroziť stabilitu výroby a rozmerovú konzistenciu.

4. Rovnomernosť povlaku cínu

Žiarové pocínovanie vyžaduje úplné pokrytie povrchu a okrajov pásky. Príliš tenký povlak zhoršuje spájkovateľnosť, zatiaľ čo príliš hrubý povlak zvyšuje spotrebu materiálu a môže ovplyvniť rozmerovú stálosť.

5. Konzistencia vinutia

Automatické navíjanie ovplyvňuje nielen vzhľad produktu, ale aj jeho následné balenie, prepravu a použitie. Faktory, ako je kontrola napätia, servom poháňané posuvné mechanizmy a metódy výmeny cievky, určujú tesnosť vinutia a zarovnanie hrán.

Prečo je online meranie dôležité

Pri nepretržitej výrobe nemôžu manuálne kontroly na mieste poskytnúť včasnú spätnú väzbu o zmenách šírky a hrúbky, ktoré sa vyskytujú počas procesu valcovania. Online laserové meranie monitoruje odchýlky rozmerov v reálnom čase a dodáva údaje do rozhrania operátora, čo operátorom umožňuje rýchlo upraviť parametre procesu.

Pre výrobcov fotovoltaických pások hodnota online kontroly nespočíva len v odhaľovaní nezhodných produktov, ale aj v minimalizácii variácií medzi jednotlivými šaržami a zvyšovaní konzistencie počas nepretržitej výroby.

Typický sortiment

Bežné konečné rozmery pre PV prípojnice sa pohybujú od 3 do 8 mm na šírku a 0,2 až 0,4 mm na hrúbku. Špecifické požiadavky na rozmery, tolerancie, hrúbku cínového povlaku a mechanické vlastnosti určuje konštrukcia modulu, spájkovacie procesy a zákaznícke produktové štandardy.

Záver

Výroba PV pásky nie je proces zahŕňajúci jeden kus zariadenia; ide skôr o kontinuálny integrovaný proces zahŕňajúci ťahanie drôtu, valcovanie, žíhanie, pocínovanie, kontrolu a navíjanie. Pre výrobu vysokoúčinných fotovoltaických modulov sú stabilné rozmery pásky, dobrá rovnosť, rovnomerný cínový povlak a kontrolovateľné mechanické vlastnosti základom pre zabezpečenie kvality spájkovania modulov a dlhodobej spoľahlivosti.
