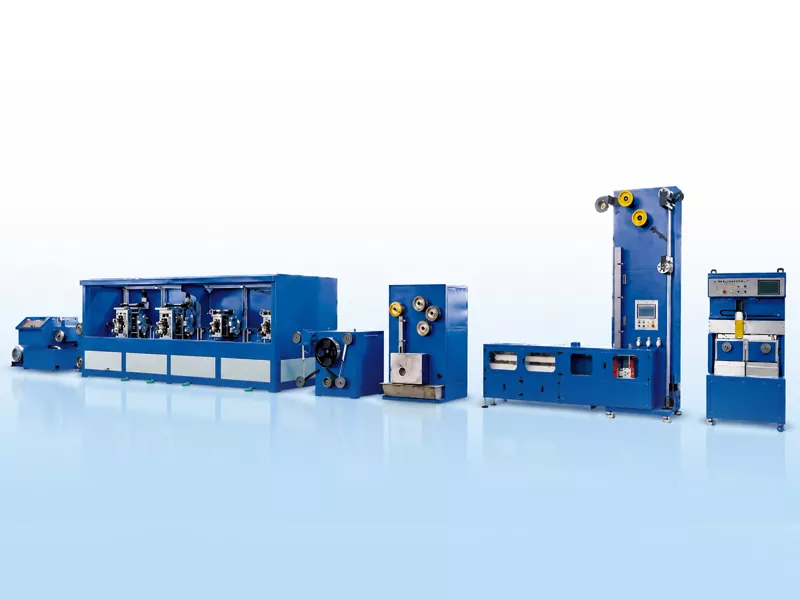

Výrobná linka PV prípojnicových pások

Výrobná linka prípojnicových pások GRM PV je navrhnutá tak, aby nepretržite spracovávala medený okrúhly drôt bez obsahu kyslíka TU1 na vysoko presnú plochú vodivú pásku potiahnutú cínom. Linka je vhodná na výrobu FV prepojovacích pások, prípojnicových pások a reflexných prípojnicových pások.
Kompletná linka integruje ťahanie drôtu, presné valcovanie, kontinuálne žíhanie, úpravu tavivom, pokovovanie ponorom a automatické navíjanie. Pomáha výrobcom PV pások kontrolovať presnosť šírky a hrúbky, kvalitu pocínovania, rovnosť pásu a konzistenciu navíjania.
Linka na výrobu prípojnicových pások GRM je približne 26 m dlhá a 3 m široká, s celkovou hmotnosťou linky približne 14 ton. Konštrukčná rýchlosť môže dosiahnuť až 150 m/min, v závislosti od veľkosti medeného drôtu, rozmerov hotovej pásky, rýchlosti pocínovania a spôsobu navíjania. Za typických výrobných podmienok môže mesačná produkcia dosiahnuť približne 60-80 ton.

Odoslať dopyt

Popis produktu

Od medeného drôtu po hotovú prípojnicovú pásku

Výrobná linka PV prípojnicových pások používa ako surovinu hlavne medený drôt. Drôt sa najprv ťahá na požadovaný priemer na valcovanie a potom sa formuje do plochého pásu pomocou presného valcovania s viacerými stojanmi. Po valcovaní prechádza medený pás kontinuálnym žíhaním, aby sa upravili jeho mechanické vlastnosti, po ktorom nasleduje úprava tavidlom a pokovovanie žiarovým cínom. Nakoniec sa hotová stuha navinie automatickým navíjacím systémom na cievky alebo palacinky.

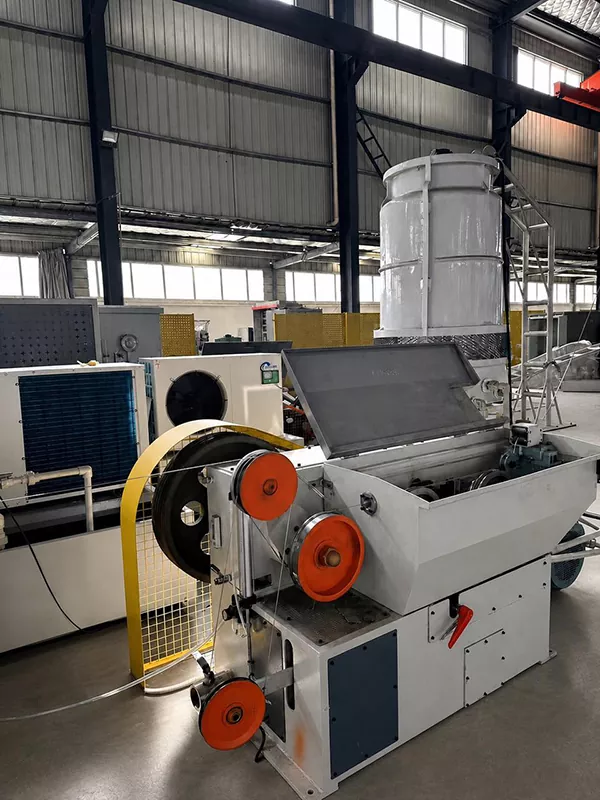

Kresliaci stroj

Medený drôt je ťahaný cez matrice na priemer 2,6-3,0 mm, pripravený na valcovanie.

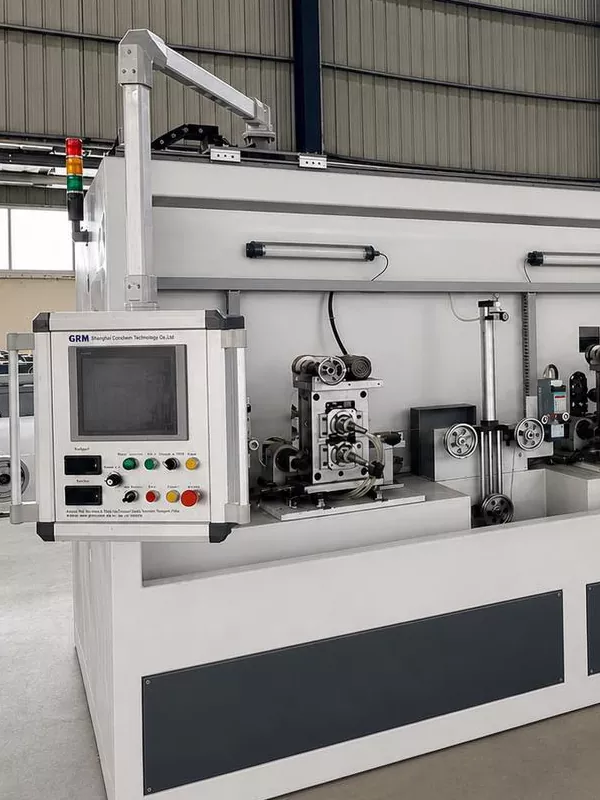

4 Stojan na rolky

Okrúhly medený drôt je zvinutý do plochého pásu s kontrolovanou presnosťou šírky a hrúbky.

Žíhanie

Na zlepšenie mechanických vlastností medenej pásky sa používa skratové žíhanie s ochranou inertným plynom a chladením cirkulujúcou vodou.

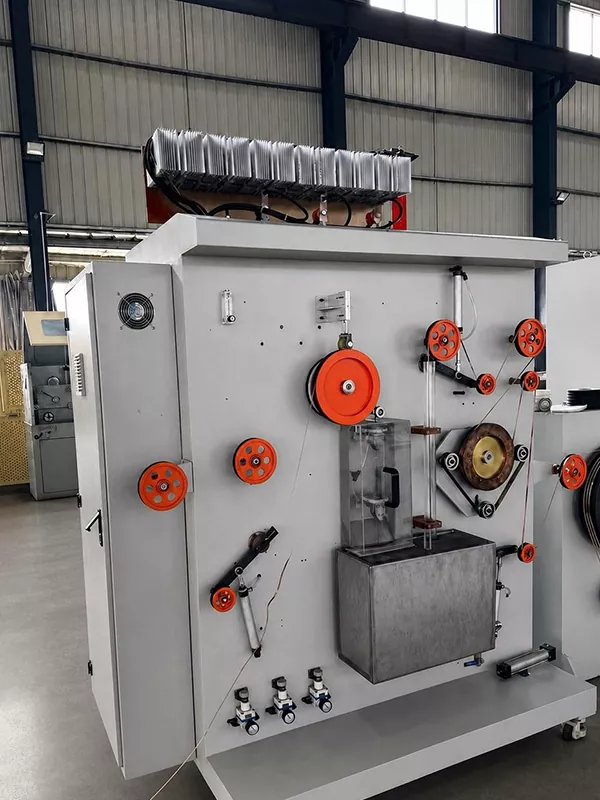

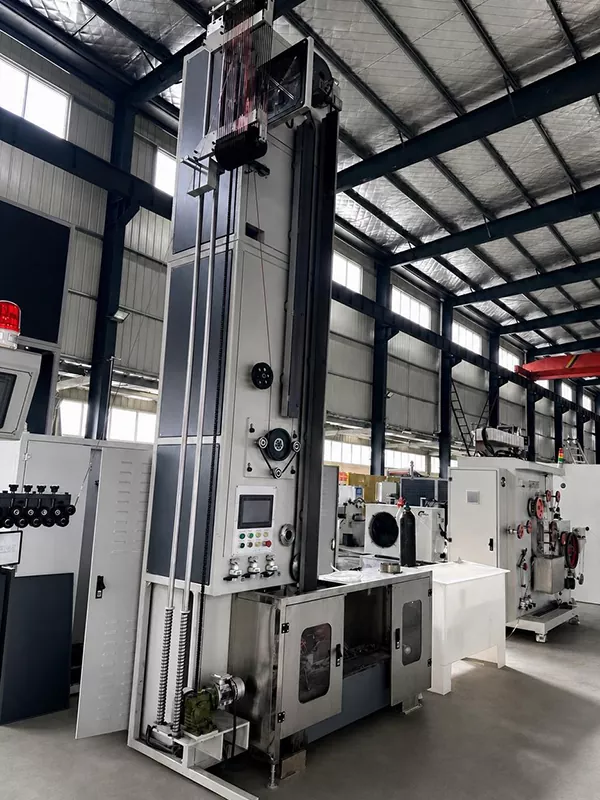

Cínový náter

Používa sa žiarový cínovací náter. Vzduchové nože kontrolujú hrúbku vrstvy cínu a chladiace ventilátory pomáhajú stabilizovať kvalitu povrchu. Hrúbka jednostranného pocínovania: 0,01-0,025 mm.

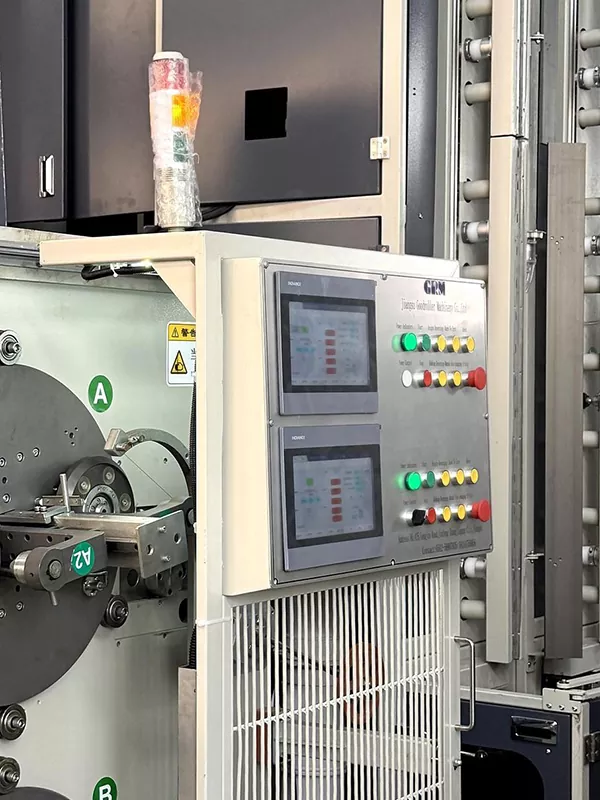

Automatická výmena cievky

Medzi voliteľné funkcie patrí servoposuv, automatická výmena cievky, automatické rezanie a automatické lepenie.

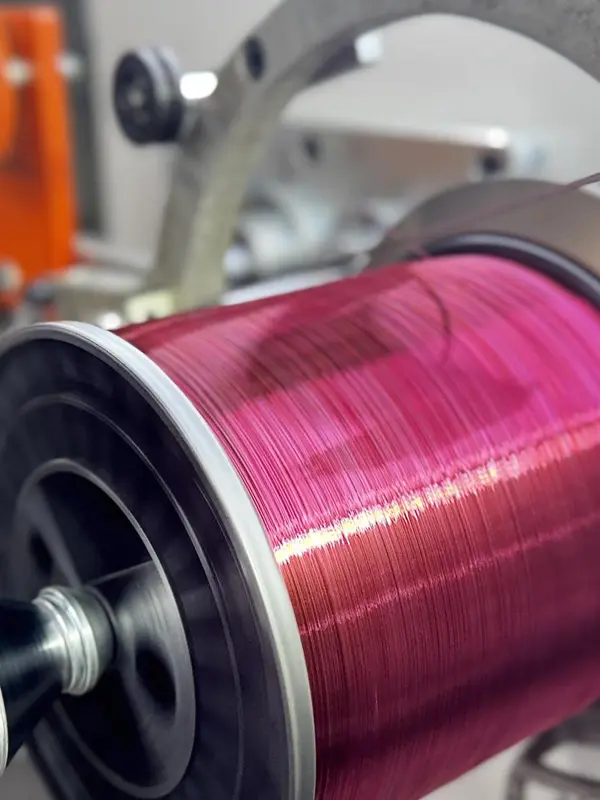

Presné odoberanie

Navíjanie cievky: do 30 kg.

Navíjanie palacinkovej cievky: voliteľné 1-2 kg.

Výskum a vývoj a patenty

Od roku 2015 GRM pokračuje vo vývoji výrobného zariadenia pre FV prepojovaciu pásku a pásku prípojníc. Spoločnosť získala viacero technických patentov súvisiacich s presným valcovaním, integráciou výrobnej linky a výrobnými procesmi PV pásky.

Patentované technológie GRM pre zariadenia na výrobu PV pások

Kľúčové vlastnosti

Nepretržitá výroba od vstupu medeného drôtu až po výstup hotovej pocínovanej prípojnicovej pásky.
Vylepšená rozmerová konzistencia, rovnomernosť povlaku a kvalita navíjania.
Koordinácia napätia a automatické preberanie pomáhajú znižovať prerušenia výroby a manuálne zásahy.
Podporuje výrobu štandardných prípojnicových pások aj reflexných pások prípojníc pre rôzne požiadavky na materiál FV modulov.
Poskytuje výrobcom fotovoltaických pások integrované výrobné riešenie zamerané na kontrolu procesu, konzistenciu produktu a efektivitu výroby.

Často kladené otázky

1.Aký je rozsah veľkostí hotového výrobku?

Hotová šírka: 3-8 mm.

Hotová hrúbka: 0,2-0,4 mm.

2.Aké sú rozsahy tolerancií a mechanických vlastností?

Tolerancia šírky: ±0,085 mm.

Tolerancia hrúbky: ±0,01 mm.

Pevnosť v ťahu: ≥260 MPa.

Medza klzu: 90-130 MPa.

3.Aký spôsob pocínovania sa používa?

Linka používa žiarový cínovací povlak s plným pokrytím okolo stuhy, vrátane oboch bočných okrajov.

4.Ako sa meria šírka a hrúbka produktu?

Štvrtá stolica štvorstolicovej valcovne je vybavená dvoma laserovými meracími systémami, jedným na meranie šírky a jedným na meranie hrúbky. Namerané údaje je možné zobraziť na HMI.

5.Aké materiály je možné spracovať?

Výrobná linka PV prípojnicových pások je určená hlavne pre medený drôt bez obsahu kyslíka TU1. Prispôsobené konfigurácie môžu byť poskytnuté podľa rôznych zliatin medi, rozmerov produktu a špeciálnych požiadaviek na pásky.
