Ako profituje výroba okrúhleho drôtu MBB zo solárneho PV pásového stroja?

Vo vnútri moderného závodu na výrobu solárnych článkov sa ťahá, žíha a poťahuje presnou vrstvou spájky tenký medený drôt, sotva hrubší ako ľudský vlas. Toto je okrúhly vodič MBB (Multi-Busbar), kritické prepojenie, ktoré prenesie prúd z tisícov jednotlivých fotovoltaických článkov na okraj solárneho panelu. Výroba tohto drôtu je zázrakom presného strojárstva, kde sa tolerancie merajú v mikrónoch a konzistencia je nemenná. Akákoľvek odchýlka v priemere, hrúbke povlaku alebo mechanických vlastnostiach môže znížiť účinnosť celého solárneho panelu. Toto je náročný svet výroby fotovoltaických prepojení a práve tu dokazuje Solar PV Ribbon Machine svoju podstatnú hodnotu.

TheSolárny PV pásový strojje špecializované výrobné zariadenie, ktoré integruje viacero procesov do jednej súvislej linky. Ťahá drôt, kontroluje jeho pevnosť v ťahu žíhaním a nanáša rovnomerný spájkovací povlak. Zavedenie solárneho PV Ribbon Machine do výrobnej linky kruhového drôtu MBB nie je len postupným zlepšením; je to premena. Presné ovládacie prvky stroja znižujú odchýlky priemeru, jeho pokročilý systém žíhania zaisťuje konzistentné mechanické vlastnosti a jeho technológia povrchovej úpravy poskytuje rovnomernú hrúbku spájky po celej dĺžke drôtu. Tieto vylepšenia sa priamo premietajú do kvalitnejšieho okrúhleho drôtu MBB, čo následne vedie k efektívnejším solárnym panelom a nižším výrobným nákladom. Tento článok sa bude zaoberať konkrétnymi spôsobmi, akými solárny PV pásový stroj prospieva výrobe kruhového drôtu MBB, pričom sa budú skúmať inžinierske princípy, procesné inovácie a reálne výsledky, ktoré z neho robia nepostrádateľný nástroj pre solárny priemysel.

Obsah

• 1. Čo je okrúhly drôt MBB a prečo na solárnych paneloch záleží?
• 2. Čo je to solárny PV pásový stroj a ako funguje?
• 3. Ako zlepšuje riadenie presného kreslenia konzistenciu priemeru drôtu?
• 4. Ako zabezpečuje proces žíhania konzistentné mechanické vlastnosti?
• 5. Ako jednotnosť povlaku znižuje chyby a zlepšuje spojenie buniek?
• 6. Aké sú skutočné výhody výroby solárnych fotovoltaických zariadení v reálnom svete?
• 7. Často kladené otázky (FAQ)
• 8. Záver

1. Čo je okrúhly drôt MBB a prečo na solárnych paneloch záleží?

Aby sme pochopili výhody solárneho PV Ribbon Machine, musíme najprv pochopiť produkt, ktorý vyrába: okrúhly drôt MBB. MBB alebo Multi-Busbar označuje architektúru článkov, kde sa na zber prúdu zo solárneho článku používa viacero tenkých drôtov, na rozdiel od tradičného dizajnu použitia 3 alebo 4 hrubších plochých pások. Táto architektúra predstavuje významný pokrok v technológii solárnych článkov. Zvýšením počtu prípojníc sa skráti dráha zberu prúdu, čím sa zníži sériový odpor a zlepší sa celková účinnosť článku. Samotné drôty musia byť extrémne jemné – zvyčajne s priemerom medzi 0,25 mm a 0,4 mm – a sú potiahnuté spájkovacou zliatinou, aby sa uľahčilo pripojenie k článku.

Prechod na okrúhly drôt MBB bol spôsobený vytrvalým úsilím o vyššiu účinnosť solárnych článkov. Znížené tienenie z tenších, okrúhlych drôtov zväčšuje plochu článku zachytávajúcu svetlo. Kratšia dráha prúdu znižuje odporové straty a jemnejšia rozteč umožňuje presnejšie riadenie elektrického výstupu článku. Tieto výhody spoločne zvyšujú účinnosť solárneho panelu o 1-2%, čo je významný zisk na konkurenčnom solárnom trhu. Výroba kruhového drôtu MBB je však podstatne náročnejšia ako tradičná stuha. Menší priemer a potreba ultra presného priemeru a hrúbky povlaku si vyžadujú novú úroveň výrobných schopností.

Kvalita kruhového drôtu MBB má priamy vplyv na výkon a spoľahlivosť solárneho panelu. Drôt s nekonzistentným priemerom bude mať premenlivý odpor, čo vedie k horúcim miestam a strate energie. Drôt s nerovnomerným spájkovacím povlakom vytvorí slabé spájkované spoje, čím sa zníži mechanická pevnosť a spoľahlivosť panelu. Drôt s nesprávnou pevnosťou v ťahu sa môže pri manipulácii zlomiť. To je dôvod, prečo je výroba kruhového drôtu MBB náročný proces, ktorý si vyžaduje najmodernejšie vybavenie. oJiangsu Goodroller Machinery Co., Ltd., vyvinuli sme Solar PV Ribbon Machine, ktorý spĺňa tieto náročné požiadavky a zabezpečuje, že každý vyrobený meter kruhového drôtu MBB je najvyššej kvality.

2. Čo je to solárny PV pásový stroj a ako funguje?

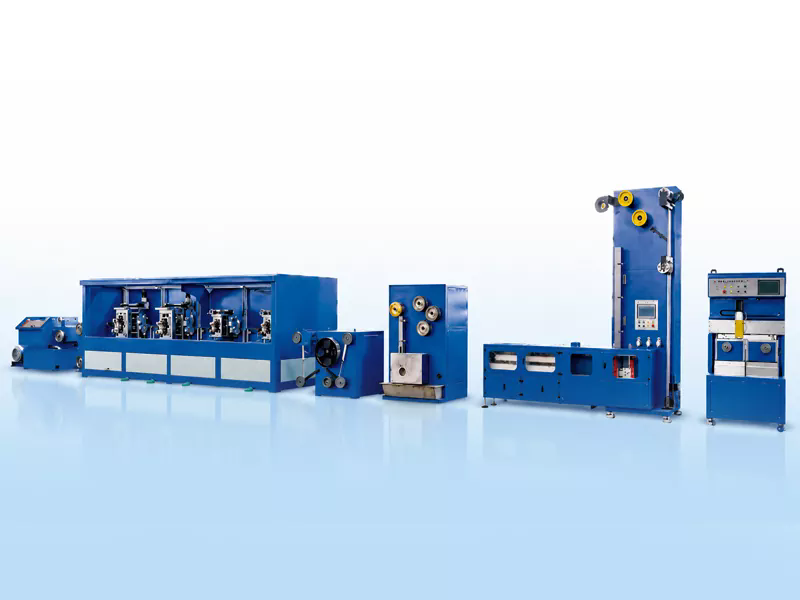

Solar PV Ribbon Machine je špecializovaná výrobná linka určená na výrobu vysoko presných prepojovacích drôtov používaných v solárnych paneloch, vrátane kruhového drôtu MBB. Nie je to jednoduchý stroj na ťahanie drôtu; je to sofistikovaný systém, ktorý integruje niekoľko kritických procesov do jedinej kontinuálnej výrobnej linky. Stroj sa zvyčajne skladá zo štyroch hlavných etáp: odvíjanie, ťahanie, žíhanie a poťahovanie. Proces začína cievkou medeného drôtu, ktorá sa vedie cez sériu ťahadiel, z ktorých každá zmenšuje priemer na konečnú špecifikáciu. Proces ťahania je riadený presným systémom riadenia napätia, ktorý udržuje konštantnú ťažnú silu, čím sa zabezpečí, že drôt nebude natiahnutý alebo zlomený.

Po fáze ťahania drôt vstupuje do žíhacej časti. Žíhanie je proces tepelného spracovania, ktorý uvoľňuje vnútorné napätia vyvolané procesom ťahania, obnovuje ťažnosť drôtu a kontroluje jeho mechanické vlastnosti, ako je pevnosť v ťahu a predĺženie. Žíhacia časť typicky pozostáva z viaczónovej pece s presnou reguláciou teploty, ktorá umožňuje nastavenie parametrov žíhania na dosiahnutie požadovaných vlastností drôtu. Drôt potom prechádza chladiacou sekciou pred vstupom do fázy poťahovania. Povlak je kritickým krokom, pretože na drôt nanáša rovnomernú vrstvu spájkovacej zliatiny. Proces povliekania sa zvyčajne vykonáva metódou ponorenia do horúceho kúpeľa, kde drôt prechádza kúpeľom roztavenej spájky. Teplota kúpeľa a rýchlosť drôtu sú presne kontrolované, aby sa zabezpečila konzistentná hrúbka povlaku.

Jednou z kľúčových vlastností moderného solárneho PV Ribbon Machine je jeho integrácia inteligentných riadiacich systémov. Celá výrobná linka je monitorovaná a riadená PLC (Programmable Logic Controller), ktorý koordinuje rýchlosť, napätie, teplotu a hrúbku povlaku. To zaisťuje, že výrobné parametre sú udržiavané v rámci úzkych tolerancií požadovaných pre vysokokvalitný kruhový drôt MBB. Naša továreň v GRM Rolling Mill navrhla náš Solar PV Ribbon Machine so zameraním na presnosť, spoľahlivosť a jednoduchosť obsluhy. Chápeme, že naši zákazníci potrebujú stroj, ktorý dokáže konzistentne vyrábať vysokokvalitný drôt, a náš stroj je skonštruovaný tak, aby poskytoval tento výkon.

3. Ako zlepšuje riadenie presného kreslenia konzistenciu priemeru drôtu?

Najkritickejším parametrom pri výrobe kruhového drôtu MBB je priemer drôtu. Dokonca aj odchýlka niekoľkých mikrónov môže ovplyvniť elektrické a mechanické vlastnosti drôtu, čo vedie k strate energie alebo pretrhnutiu. Solar PV Ribbon Machine dosahuje výnimočnú konzistenciu priemeru prostredníctvom kombinácie presných lisovníc a pokročilého riadenia napätia. Ťažné nástroje sú vyrobené z extrémne tvrdých materiálov, ako je diamant alebo karbid volfrámu, a sú vyrábané s mimoriadne presnými rozmermi. Keď drôt prechádza každou matricou, jeho priemer sa zmenšuje o určitú hodnotu. Matrice sú usporiadané v poradí, pričom každá matrica zmenšuje priemer o niečo viac. Drôt je tiež mazaný počas procesu ťahania, aby sa znížilo trenie a opotrebovanie lisovníc.

Systém riadenia napätia je ďalším kľúčovým komponentom riadenia priemeru. Ak je napätie na drôte príliš vysoké, drôt sa natiahne a stane sa tenším. Ak je napätie príliš nízke, drôt nebude správne ťahaný, čo vedie k zmenám priemeru. Solar PV Ribbon Machine využíva systém riadenia napätia v uzavretej slučke, ktorý nepretržite monitoruje napätie drôtu a upravuje rýchlosť ťahadiel tak, aby sa udržalo konštantné napätie. To zaisťuje, že drôt je ťahaný konzistentnou rýchlosťou, výsledkom čoho je jednotný priemer. Napätie je tiež kontrolované počas procesu žíhania, keď sa drôt ťahá cez pec. To zabraňuje prehýbaniu alebo zlomeniu drôtu v dôsledku tepelnej rozťažnosti alebo kontrakcie.

Solárny PV pásový stroj môže zvyčajne dosiahnuť toleranciu priemeru +/- 2 mikróny, čo je výrazne lepšie ako +/- 10 mikrónov, ktoré sú typické pre konvenčné stroje na ťahanie drôtu. Táto zlepšená konzistencia je rozhodujúca pre kruhový drôt MBB. Drôt s konzistentným priemerom poskytuje stály odpor a zaisťuje, že solárny článok pracuje s optimálnou účinnosťou. Umožňuje tiež spoľahlivejšie pripojenie k solárnemu článku, pretože spájkovaný spoj je rovnomernejší. Výsledkom je spoľahlivejší a efektívnejší solárny panel. Naša továreň vyvinula vlastný systém riadenia napätia, ktorý je schopný dosiahnuť tieto úzke tolerancie a poskytuje našim zákazníkom vysokokvalitný kruhový drôt MBB potrebný pre solárne články novej generácie.

4. Ako zabezpečuje proces žíhania konzistentné mechanické vlastnosti?

Aj keď je priemer kritický, mechanické vlastnosti kruhového drôtu MBB – jeho pevnosť v ťahu, ťažnosť a predĺženie – sú rovnako dôležité. Tieto vlastnosti určujú, ako bude drôt fungovať počas manipulácie, spájkovania a životnosti solárneho panelu. Ak je drôt príliš tuhý, bude ťažké s ním manipulovať a môže sa zlomiť počas procesu spájkovania. Ak je drôt príliš mäkký, môže sa prehýbať alebo ľahko poškodiť. Proces žíhania je zodpovedný za kontrolu týchto vlastností. Počas ťahania medený drôt tvrdne, stáva sa tvrdším a krehkejším. Proces žíhania ohrieva drôt na špecifickú teplotu, potom ho pomaly ochladzuje, čím dochádza k rekryštalizácii kovových zŕn, čím sa uvoľní vnútorné napätie a obnoví sa ťažnosť drôtu.

V solárnom PV Ribbon Machine je žíhacia sekcia presne riadená viaczónová pec. Drôt prechádza niekoľkými zónami, z ktorých každá má inú teplotu, aby sa dosiahol požadovaný profil žíhania. Teplota a rýchlosť drôtu cez pec určujú konečné mechanické vlastnosti. Pec je typicky vybavená ochrannou atmosférou, ako je dusík alebo vodík, aby sa zabránilo oxidácii drôtu počas procesu pri vysokej teplote. Chladiaca časť nadväzujúca na pec je tiež navrhnutá tak, aby sa dosiahla špecifická rýchlosť chladenia, ktorá ďalej ovplyvňuje štruktúru zŕn a mechanické vlastnosti.

Pozrime sa na konkrétny príklad: pevnosť v ťahu kruhového drôtu MBB je zvyčajne medzi 25 a 35 kg/mm². Ak je drôt žíhaný na pevnosť v ťahu 28 kg/mm², drôt bude mať dobrú ťažnosť a bude sa s ním ľahko manipulovať. Ak je drôt nedostatočne žíhaný, pevnosť v ťahu môže byť 40 kg/mm², čím sa drôt stáva krehkým. Ak je drôt nadmerne žíhaný, pevnosť v ťahu môže klesnúť na 20 kg/mm², čím sa drôt stane príliš mäkkým. Presná regulácia teploty zariadenia Solar PV Ribbon Machine zaisťuje, že proces žíhania je opakovateľný a konzistentný, čo umožňuje výrobcovi vyrábať drôt s presnými požadovanými mechanickými vlastnosťami. V Jiangsu Goodroller Machinery Co., Ltd. máme rozsiahle skúsenosti s navrhovaním žíhacej časti zariadenia Solar PV Ribbon Machine, čo zabezpečuje, že naši zákazníci môžu vyrábať okrúhly drôt MBB s požadovanými vlastnosťami.

5. Ako jednotnosť povlaku znižuje chyby a zlepšuje spojenie buniek?

Posledným kritickým krokom pri výrobe kruhového drôtu MBB je aplikácia spájkovacieho povlaku. Povlak slúži na dva účely: chráni medený drôt pred koróziou a uľahčuje pripojenie k solárnemu článku. Náter musí byť nanesený rovnomerne a v správnej hrúbke. Ak je povlak príliš tenký, nemusí poskytovať primeranú ochranu alebo vytvárať dobrý spájkovaný spoj. Ak je povlak príliš hrubý, môže to znížiť vodivosť drôtu a zvýšiť náklady na výrobu. Solar PV Ribbon Machine využíva proces poťahovania ponorom, kde drôt prechádza cez kúpeľ roztavenej spájky. Spájkou je zvyčajne zliatina cínu a olova alebo zliatiny cínu a olova a striebra, hoci sa používajú aj zliatiny bez olova. Teplota kúpeľa a rýchlosť drôtu sú presne kontrolované, aby sa dosiahla požadovaná hrúbka povlaku.

Rovnomernosť povlaku sa dosahuje niekoľkými mechanizmami. Drôt je pred vstupom do spájkovacieho kúpeľa predčistený a často tavený, aby sa zabezpečilo dobré zmáčanie. Teplota kúpeľa sa reguluje v rozmedzí +/- 2 °C, aby sa udržala konzistentná viskozita a povrchové napätie. Drôt sa vyťahuje z kúpeľa pod kontrolovaným uhlom, čo pomáha odstrániť prebytočnú spájku. Potiahnutý drôt potom prechádza stieracím systémom, ako je súprava vzduchových nožov alebo keramické stierače, aby sa odstránila prebytočná spájka a zabezpečil sa rovnomerný povlak. Konečný potiahnutý drôt sa potom ochladí a navinie na navíjaciu cievku.

Nasledujúca tabuľka sumarizuje kľúčové parametre procesu pre časť poťahovania solárneho fotovoltaického pásového stroja.

Rovnomerný povlak, ktorý poskytuje Solar PV Ribbon Machine, je nevyhnutný pre spoľahlivosť solárneho panelu. Konzistentný povlak zaisťuje, že spájkovaný spoj medzi drôtom a solárnym článkom je pevný a rovnomerný, čo poskytuje dobrý elektrický kontakt a mechanickú pevnosť. Tým sa znižuje riziko zlyhania solárneho panelu. V spoločnosti Jiangsu Goodroller Machinery Co., Ltd. sme optimalizovali sekciu poťahovania nášho solárneho PV Ribbon Machine, aby sme poskytovali povrch najvyššej kvality, čím sme zabezpečili, že okrúhly drôt MBB našich zákazníkov spĺňa najnáročnejšie požiadavky.

6. Aké sú skutočné výhody výroby solárnych fotovoltaických zariadení v reálnom svete?

Prijatie solárneho PV Ribbon stroja na výrobu kruhového drôtu MBB prináša celý rad hmatateľných výrobných výhod. Tieto výhody možno merať z hľadiska zvýšeného výnosu, zlepšenej kvality produktu a znížených výrobných nákladov. Pozrime sa na konkrétne spôsoby, ktorými solárny PV pásový stroj zlepšuje výrobný proces. Jednou z najvýznamnejších výhod je zníženie šrotovnosti. Presnosť zariadenia Solar PV Ribbon Machine, najmä jeho riadiacich systémov s uzavretou slučkou, minimalizuje odchýlky priemeru, nezrovnalosti pri žíhaní a defekty povlaku. To má za následok vyšší podiel drôtu, ktorý spĺňa špecifikácie, čím sa znižuje množstvo drôtu, ktorý sa musí zošrotovať.

Ďalšou výhodou je zvýšenie rýchlosti výroby. Moderný solárny fotovoltaický pásový stroj môže pracovať rýchlosťou 10-30 metrov za minútu, čo je výrazne rýchlejšie ako staršie stroje. Vysokorýchlostná prevádzka v kombinácii so spoľahlivosťou stroja zvyšuje celkovú priepustnosť výrobnej linky. To umožňuje výrobcom uspokojiť rastúci dopyt po kruhovom drôte MBB bez toho, aby museli investovať do ďalších výrobných liniek. Solar PV Ribbon Machine tiež ponúka vylepšené riadenie procesu, čo umožňuje výrobcom vyrábať drôt s konzistentnými vlastnosťami bez ohľadu na odchýlky v surovinách alebo prevádzkových podmienkach. To znižuje potrebu častých úprav procesov a kontroly kvality, čo ďalej zvyšuje efektivitu.

Reálne výhody používania solárneho PV pásového stroja sú znázornené v nasledujúcej tabuľke, ktorá porovnáva výkon typickej konvenčnej výrobnej linky s linkou vybavenou solárnym fotovoltaickým pásovým strojom.

Tieto čísla ukazujú, že Solar PV Ribbon Machine nie je len postupným vylepšením; ide o skokovú zmenu vo výrobe kruhového drôtu MBB. Kombinácia zlepšenej presnosti, vyššej rýchlosti a nižšej miery zmetkovitosti vedie k výraznému zvýšeniu produkcie a zníženiu výrobných nákladov. Pre výrobcov kruhového drôtu MBB je investícia do solárneho PV pásového stroja strategickým krokom, ktorý môže zvýšiť ich konkurencieschopnosť a ziskovosť. Naša továreň v GRM Rolling Mill sa zaviazala poskytovať našim zákazníkom najkvalitnejšie solárne fotovoltické pásové stroje, ktoré im pomôžu dosiahnuť tieto skutočné výhody výroby.

7. Často kladené otázky (FAQ)

Otázka 1: Aké priemery drôtov dokáže vyrobiť solárny fotovoltaický pásový stroj?

Odpoveď: Typický solárny PV pásový stroj môže vyrábať okrúhly drôt MBB v rozsahu priemerov, zvyčajne od 0,20 mm do 0,50 mm. Špecifický rozsah priemerov závisí od konfigurácie stroja a použitých lisovníc. Naša továreň v Jiangsu Goodroller Machinery Co., Ltd. ponúka stroje, ktoré je možné prispôsobiť na výrobu špecifických priemerov, a môžeme tiež poskytnúť nástroje pre širokú škálu veľkostí. Najbežnejšie priemery pre okrúhly drôt MBB sú 0,25 mm, 0,30 mm a 0,35 mm, ale stroj je možné podľa potreby prispôsobiť aj pre iné veľkosti.

Otázka 2: Aké typy spájkovacích povlakov môže solárny PV pásový stroj použiť?

Odpoveď: Zariadenie Solar PV Ribbon Machine môže aplikovať rôzne spájkovacie povlaky vrátane štandardných zliatin cínu a olova (SnPb), bezolovnatých zliatin (napríklad SnAgCu, SnBi a SnAg) a vlastných zliatin. Typ povlaku je určený zložením spájkovacieho kúpeľa. Stroj je navrhnutý tak, aby pracoval s rôznymi zliatinami spájky nastavením teploty kúpeľa a rýchlosti drôtu. Naša továreň môže poskytnúť poradenstvo o najlepšej zliatine povlaku pre vašu konkrétnu aplikáciu a môže dodať potrebné vybavenie.

Otázka 3: Ako solárny PV pásový stroj spracováva rôzne drôtené materiály?

Odpoveď: Solárny PV pásový stroj je primárne navrhnutý pre medený drôt, ktorý je štandardným materiálom pre fotovoltaické prepojovacie drôty. Stroj si však poradí aj s inými materiálmi, ako je postriebrená meď alebo hliník, pri vhodných úpravách parametrov procesu. Procesy ťahania a žíhania môže byť potrebné upraviť pre rôzne materiály a proces poťahovania musí byť prispôsobený konkrétnej spájkovacej zliatine. Naša továreň môže prispôsobiť stroj tak, aby zvládol vaše špecifické požiadavky na materiál drôtu a náter.

Otázka 4: Aké sú požiadavky na údržbu pre solárny fotovoltaický pásový stroj?

Odpoveď: Solar PV Ribbon Machine je navrhnutý pre spoľahlivú prevádzku s minimálnou údržbou. Bežná údržba zahŕňa čistenie lisovníc, kontrolu systému riadenia napnutia a sledovanie stavu remeňov a ložísk. Žíhacia pec tiež vyžaduje pravidelnú kontrolu a kalibráciu snímačov teploty. Spájkovací kúpeľ vyžaduje pravidelné čistenie a dopĺňanie spájkovacej zliatiny. Naša továreň poskytuje komplexnú príručku údržby a ponúka technickú podporu, ktorá zákazníkom pomáha udržiavať ich stroje v prevádzke pri špičkovom výkone.

Otázka 5: Aká je typická životnosť solárneho PV pásového stroja?

Odpoveď: Vysokokvalitný solárny PV pásový stroj môže mať životnosť 10-15 rokov alebo viac, v závislosti od úrovne údržby a prevádzkových podmienok. Medzi kľúčové komponenty, ktoré môžu časom vyžadovať výmenu, patria ťažné nástroje, ohrievacie prvky žíhacej pece a komponenty spájkovacieho kúpeľa. Naša továreň v Jiangsu Goodroller Machinery Co., Ltd. poskytuje celý rad náhradných dielov a technickú podporu, aby sme zaistili, že naše stroje budú aj naďalej spoľahlivo fungovať počas celej svojej životnosti.

8. Záver

Solar PV Ribbon Machine je základným nástrojom na výrobu vysokokvalitného kruhového drôtu MBB. Jeho presné ťahanie, kontrolované žíhanie a možnosti rovnomerného poťahovania umožňujú výrobcom vyrábať drôt s výnimočnou konzistenciou, čo vedie k zníženiu zmetkovitosti, zvýšeniu rýchlosti výroby a lepšiemu finálnemu produktu. Investíciou do solárneho PV Ribbon Machine môžu výrobcovia uspokojiť rastúci dopyt po vysoko účinných solárnych paneloch a zároveň znížiť svoje výrobné náklady a zlepšiť svoju environmentálnu stopu. Výhody zariadenia Solar PV Ribbon Machine presahujú rámec výrobnej linky; prispievajú k vývoju efektívnejších a spoľahlivejších solárnych panelov, čím sa urýchľuje prechod k udržateľnej energetickej budúcnosti.

V Jiangsu Goodroller Machinery Co., Ltd. sa zaviazali k pokroku v technológii výroby solárnych prepojovacích drôtov. Naše solárne fotovoltaické pásové stroje sú navrhnuté s ohľadom na presnosť, spoľahlivosť a jednoduchosť obsluhy, čo zaisťuje, že naši zákazníci môžu vyrábať okrúhly drôt MBB najvyššej kvality. Pozývame vás, aby ste nás kontaktovali, aby ste sa dozvedeli viac o našich strojoch a ako môžu byť prínosom pre vaše výrobné operácie.

Kontaktujte Jiangsu Goodroller Machinery Co., Ltdaby ste zistili, ako môže náš solárny PV pásový stroj zmeniť vašu výrobu kruhového drôtu MBB.
