Ako môže valcovňa so zložitým profilom znížiť množstvo odpadu pri zachovaní prísnych tolerancií?

Obrys

• Definujte zložité profily a prečo sú ťažšie ako štandardné kanály alebo jednoduché rúrky.
• Identifikujte najbežnejšie výrobné bolesti hlavy: skrútenie, vybočenie, odpruženie, povrchové chyby a časté úpravy.
• Vysvetlite vybavenie a funkcie nastavenia, ktoré zlepšujú stabilitu: tuhosť, stratégia konštrukcie valcov, riadené tvarovanie a riadenie napätia.
• Ukážte, ako úplná línia (odvíjač → vyrovnávanie → tvarovanie → vyrovnávanie → rezanie na dĺžku) pomáha konzistencii.
• Poskytnite kontrolný zoznam zameraný na kupujúceho, tabuľku riešení a prehľadnú sekciu FAQ.

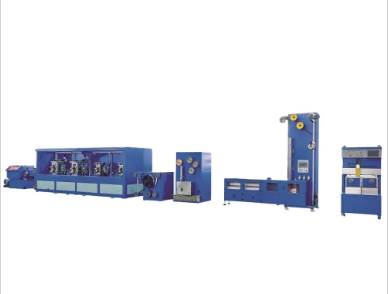

Čo vlastne robí valcovňa zložitých profilov

A Valcovňa komplexných profilovje skonštruovaný tak, aby vytváral diely s viacerými polomermi, krokmi, okrajmi, odsadeniami a funkčnými vlastnosťami – často v jednej sekvencii prechodu – pri ovládaní geometrie po dĺžke, šírke a hrúbke. V porovnaní s jednoduchšími tvarmi umocňujú zložité profily malé variácie: malá zmena hrúbky pásu, sada cievok, mazanie alebo zarovnanie vstupu sa môžu prejaviť ako skrútenie, „úsmev“, oblúk alebo nerovnomerné výšky príruby.

Kľúčovým cieľom nie je len „formovať tvar“. Robí to takpredvídateľne, posun za posunom, cievka po cievke — bez neustáleho manuálneho ladenia. To je miesto, kde tuhosť frézy, zarovnanie stojana, stratégia valcovania a riadenie procesu oddeľujú stabilnú linku od stresujúcej.

Bolesť sa skrýva za profilmi „Perfektné na papieri“.

Komplexné úseky často zlyhávajú predvídateľným spôsobom. Tu sú problémy, ktoré kupujúci najčastejšie spomínajú pri výmene staršieho zariadenia alebo pri rozširovaní výroby:

• Twist and camber:Profil sa otáča pozdĺž svojej dĺžky alebo sa ohýba do strán, čo spôsobuje problémy s montážou po prúde.
• Vlnitosť a úklon:Nekonzistentná tvarovacia energia alebo zvyškové napätie zanecháva súčiastku, ktorá nebude sedieť naplocho ani sa nezmontuje čisto.
• Odpruženie:„Rovnaké nastavenie“ nevytvára rovnaký rozmer, najmä keď sa zmenia vlastnosti cievky.
• Trhliny na hranách a povrchové stopy:Preformovanie skorých stojanov, zlý povrch valca alebo nesprávne mazanie spôsobuje chyby.
• Pomalé prepínanie:Príliš veľa pokusov a omylov po výmene rolky zabíja priepustnosť.
• Vysoký odpad na začiatku/na konci cievky:Nestabilita vstupu a efekty tail-out vytvárajú odpad, ktorý sa rýchlo pridáva.

Väčšina z nich nie sú „problémy operátora“. Sú to systémové problémy: zarovnanie, tuhosť, vedenie a ako formovacia cesta zvláda stres.

Ako správne nastavenie frézy rieši rozmerový posun

Dobre navrhnutýValcovňa komplexných profilovZameriava sa najprv na stabilitu, potom na rýchlosť. Zvyčajne zlepšuje výsledky prostredníctvom kombinácie štrukturálneho dizajnu a inteligentná konfigurácia – v závislosti od vášho profilu, sortimentu materiálu a požiadaviek na toleranciu.

1) Tuhosť a zarovnanie, ktoré zostávajú na mieste

• Stojany s vysokou tuhosťou a stabilné základné štruktúry pomáhajú predchádzať mikrodeformácii, ktorá sa prejavuje ako odchýlka rozmerov.
• Opakovateľné úpravy (s jasnými stupnicami alebo digitálnymi údajmi) znižujú závislosť na „kmeňovom poznaní“.
• Konzistentná kvalita ložísk a vretena znižuje stopy vibrácií na citlivých povrchoch.

2) Formovanie cesty, ktorá zvláda stres namiesto toho, aby ho nútila

• Progresívne tvarovanie rozdeľuje deformáciu medzi stojany, aby sa znížilo napätie na okraji a riziko prasknutia.
• Vedené tvarovanie a správna bočná podpora môžu zabrániť skrúteniu ešte pred jeho začiatkom.
• Strategické použitie lámacích stojanov, plutvových priechodov a dimenzovania môže zlepšiť konečnú kontrolu geometrie.

3) Kontrola vstupu a napätia, ktorá chráni prvých 50 metrov

• Lepšie odvíjanie, vyrovnávanie a vyrovnávanie redukuje tuhnutie cievky a dáva mlynu konzistentný „východiskový materiál“.
• Stabilné vedenie do prvých stojanov zlepšuje opakovateľnosť a znižuje šrot pri štarte.
• Pri dlhších líniách môže integrovaná koordinácia napätia alebo rýchlosti zabrániť jemnému ťahaniu, ktoré skresľuje zložité prvky.

4) Narovnanie a korekcia po vyformovaní tam, kde je to dôležité

• Inline usmerňovače a korekčné jednotky pomáhajú odstraňovať účinky zvyškového napätia, ktoré spôsobujú sklon a vlnenie.
• Rezané systémy so spoľahlivým meraním redukujú kolísanie dĺžky a zlepšujú následnú montáž.

Typická konfigurácia linky a možnosti

Mnoho výrobných liniek pre zložité profily obsahuje rovnakú „chrbticu“, potom pridávajú možnosti založené na cieľoch tolerancie a geometrii dielu. Dodávatelia majú radiJiangsu Youzha Machinery Co. Ltd.bežne podporujú konfigurovateľné návrhy liniek, takže môžete prispôsobiť vybavenie vašej produktovej rade než nútiť jeden profil, aby určoval pravidlá pre všetko.

• Odvíjač + manipulácia s cievkou:stabilné podávanie, voliteľná hydraulická expanzia, cievka a bezpečnostné blokovanie.
• Vyrovnávanie / vyrovnávanie:znižuje pamäť cievky a zlepšuje konzistenciu vstupu.
• Kŕmenie a vedenie:bočné vodidlá, vstupné stoly a vyrovnávacie pomôcky na stabilizáciu prvých stojanov.
• Formovacie stojany:sekvencia navrhnutá okolo profilu; môže zahŕňať poháňané/nepoháňané stojany v závislosti od procesu.
• Oprava v riadku:rovnačky, ovládanie krútenia alebo dimenzovanie v závislosti od správania profilu.
• Strih na dĺžku a hádzanie:lietanie cutoff alebo stop-start, meranie, stohovanie a ochrana hotových povrchov.

Kontrolný zoznam pre nákupcov a inžinierov

Keď porovnávate stroje, je ľahké zamerať sa na rýchlosť alebo počet státí. Pri zložitých profiloch je lepší prístup vyhodnotiť, ako systém chráni opakovateľnosť a znižuje zásahy.

• Vhodné pre rodinu profilu:Tvoríte jednu časť alebo veľa podobných tvarov? Stratégia modulárnych nástrojov môže mať väčší význam ako len samotná rýchlosť.
• Rozsah materiálu:Hrúbka, medza klzu, nátery a prípustné povrchové značky by mali viesť k dokončeniu valcovania a formovaniu.
• Ciele tolerancie:Pred špecifikovaním frézy definujte kritické rozmery pre kvalitu (výška príruby, šírka pásu, skrútenie na meter, limity priehybu).
• Očakávania prechodu:Ako často sa bude meniť náradie? Hľadajte opakovateľné nastavenia, jasné referencie úprav a efektívny prístup.
• Pracovná náplň operátora:Aké úpravy sa očakávajú počas stabilného chodu? Vaším cieľom je „nastaviť a utiecť“, nie „strážiť a naháňať“.
• Plán kvality:Potvrďte, aké metódy merania a vzorkovania použijete (a ako ich podporuje návrh linky).
• Schopnosť po predaji:Zdokonalenie nástrojov, dostupnosť náhradných dielov a vzdialená podpora môžu rozhodnúť o vašej dlhodobej prevádzkyschopnosti.

Body za bolesť vs. praktické protiopatrenia

Kontrola procesov a návyky kvality, ktoré sa vyplatia

Na výbave záleží, ale disciplína znásobuje výsledky. Najstabilnejšie profilové línie zdieľajú niekoľko zvykov:

• Rutina spustenia:skontrolujte zarovnanie vstupu, vodiaci kontakt a nastavenia prvého stojana pred zvýšením rýchlosti.
• Kontrolné body prvého článku:včas zmerajte rozmery kritické pre kvalitu a zaznamenajte konečné „dobré“ nastavenia.
• Sledovateľnosť cievok:ID cievky, hrúbka a kľúčové vlastnosti, aby ste mohli korelovať posun rozmerov s materiálom.
• Ochrana povrchu:udržujte rolovacie nástroje čisté, kontrolujte nečistoty a chráňte hotové profily pri vyhadzovaní/skladaní.
• Tréning, ktorý zodpovedá realite:naučte operátorov, čo každé nastavenie skutočne ovplyvňuje (zákrut vs. oblúk vs. výška príruby).

Postupy údržby a náradia pre opakovateľnosť

Komplexné profily trestajú malé mechanické uvoľnenie. Ak sa opakovateľnosť náhle zhorší, často to nie je dizajn kotúča – je to opotrebovanie, vôľa alebo kontaminácia.

• Kontrola ložísk a vyrovnania:naplánujte kontroly, aby ste zachytili skoré uvoľnenie, ktoré sa zmení na vibrácie a značenie.
• Konzervácia nástrojov:správne skladujte kotúče, chráňte hotové povrchy a dokumentujte históriu renovácií.
• Vodiace a kontaktné plochy:opotrebované vodidlá môžu spôsobiť asymetrické sily, ktoré spôsobujú skrútenie.
• Mazanie a čistota:konzistentné mazanie znižuje teplo a poškodenie povrchu; čistota zabraňuje vloženým škrabancom.
• Pripravenosť na náhradné diely:kritické opotrebiteľné komponenty po ruke znižujú prestoje a zabraňujú „dočasným opravám“, ktoré znižujú kvalitu.
