Ako môžu redukčné valcovne poskytnúť prísnejšie tolerancie bez zníženia výkonu?

Abstrakt článku

Keď zákazníci nakupujúRedukčné valcovne, zriedkavo prenasledujú „stroj“. Snažia sa zastaviť veľmi skutočné výrobné bolesti hlavy: nekonzistentný priemer, oválnosť, ktorá sa odmieta správať, povrchová úprava, ktorá iskrí následné prepracovanie a zmeny, ktoré zožierajú zmenu zaživa. Táto príručka rozoberá, čo vlastne redukčná valcovňa robí a kde lícovanie verzus kreslenie alebo kovanie a – čo je najdôležitejšie – ako vyhodnotiť linku tak, aby zároveň riešila problémy s kvalitou a produktivitou. Nájdete tu aj praktický kontrolný zoznam výberu, porovnávaciu tabuľku a často kladené otázky, ktoré vám pomôžu robiť rozhodnutia s menším počtom prekvapení.

Obsah

Prehľad na prvý pohľad

• Diagnostikujte bolestivé body:odchýlka tolerancie, oválnosť, povrchová úprava, odpad a úzke miesta.
• Pochopte mechanizmus:viacprechodové valcovanie znižuje OD a zlepšuje geometriu prostredníctvom riadenej deformácie.
• Vyhodnoťte dizajn systému:vedenie, stabilita, chladenie a meranie sú rovnako dôležité ako „konská sila“.
• Vyberte si s istotou:použite kontrolný zoznam na prispôsobenie produktového mixu, materiálového správania a plánov rastu.
• Bežte udržateľne:stratégia údržby a školenie operátorov dlhodobo chránia vašu investíciu.

Skutočné problémy, ktoré sa kupujúci snažia vyriešiť

Ak ste niekedy sledovali dávku, ktorá sa „mala“ jednoducho zmeniť na celodennú prestrelku, už poznáte bolesť za nákupom. Väčšina kupujúcichRedukčné valcovnesa snažia vyriešiť zmes problémov s kvalitou a produktivitou – nielen jeden.

• Variácia priemeru a drift:Začnete beh v špecifikácii, potom posledná cievka záhadne nie je. Toto často pochádza z nestabilita roll-gap, teplotné výkyvy, nekonzistentná geometria podávania alebo variabilita materiálu.
• Ovalita a slabá rovnosť:Okrúhle výrobky, ktoré nie sú okrúhle, spôsobujú problémy s montážou, vibrácie, netesnosti alebo predčasné opotrebovanie. V mnohých prípadoch je dizajn vedenia a priechodu dôležitý rovnako ako hrubá valivá sila.
• Problémy s povrchom, ktoré spúšťajú prepracovanie:Drsnosť, chvenie alebo chyby súvisiace s vodným kameňom môžu pretlačiť náklady na konečnú úpravu cez strechu. Stratégia mazania, stav valca, chladenie a stabilita procesu, to všetko sa prejavuje na povrchu.
• Zmeny, ktoré vás trestajú:Keď sú objednávky menšie a produktový mix je širší, pomalé zmeny kotúča môžu zmeniť vašu linku na riziko plánovania.
• Nepredvídateľná operácia „kmeňových vedomostí“:Ak to môže „správne“ spustiť iba jeden operátor, nemáte proces – máte závislosť.

Čo robí redukčná valcovňa

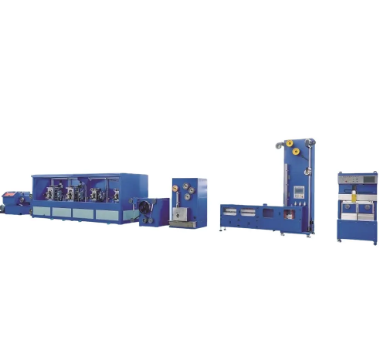

Redukčná valcovacia trať je postavená na zmenšenie vonkajšieho priemeru kovových tyčí, rúrok alebo podobných výrobkov prostredníctvom deformácie valcovaním. Namiesto ťahania materiálu cez matricu (ťahanie), mlyn používa na postupné tvarovanie výrobku viacero valcovacích priechodov (stojov). To je dôležité, pretože postupná kontrolovaná deformácia môže zlepšiť rozmerovú konzistenciu a geometriu – najmä v kombinácii s pevným vedením a stabilné ovládanie roll-gap.

Jednoducho povedané:Redukčné valcovnefungujú skôr ako disciplinovaná séria „malých opráv“ než ako jeden agresívny krok. Každý prechod zaberá časť redukcie, čím sa proces udržiava pod kontrolou a znižuje sa riziko defektov spôsobených preťažením jedného stupňa.

Kde sa zmestí do výrobnej linky

Väčšina liniek, ktoré používajúRedukčné valcovnepokúšate sa prepojiť predradené vykurovanie/prípravu s následným vinutím, vyrovnávanie, rezanie, kontrola alebo balenie. Miesto, kde sa mlyn nachádza, závisí od vášho produktu a cieľov kvality:

• Po zahriatí:Užitočné, keď materiál potrebuje kontrolovanú teplotu pre tvárnosť alebo správanie povrchu.
• S inline meraním:Pomáha stabilizovať výstup a obmedziť úpravy typu „uhádni a skontroluj“.
• Pred dokončením:Lepšia geometria môže znížiť záťaž pri brúsení/leštení a zlepšiť konečný výťažok.
• S navinutím alebo narezaním na dĺžku:Výstupná manipulácia musí zodpovedať vašej rýchlosti a tuhosti produktu.

Ak v súčasnosti používate kreslenie na kontrolu veľkosti, postupný postup môže byť atraktívny, ak chcete vyššiu priepustnosť, menej spotrebného materiálu, alebo lepšia kontrola oválnosti – za predpokladu, že váš procesný návrh zodpovedá cieľom materiálu a redukcie.

Dizajnové prvky, ktoré skutočne pohybujú ihlou

Špecifikácie vyzerajú na papieri pôsobivo, ale kupujúci sa popália, keď chýbajú kľúčové detaily systému. Tu sú dizajnové oblasti, ktoré majú tendenciu rozhodovať o tom, čiRedukčné valcovnecítiť sa „bez námahy“ alebo „krehké“ v skutočnej produkcii.

• Viacnásobná flexibilita:Fréza, ktorá podporuje širší rozsah priechodov, vám umožňuje vyladiť rôzne zliatiny, počiatočné veľkosti a požiadavky na konečnú úpravu. A čo je dôležitejšie, pomáha vám vyhnúť sa tomu, aby ste museli pri jednom prechode robiť príliš veľa.
• Nezávislé ovládanie medzery medzi valcami a rýchlosti:Keď je nastavenie presné a opakovateľné, môžete prestať „naháňať“ rozmer. Dôslednosť porazí hrdinstvo.
• Inline meranie a korekcia v uzavretej slučke:Spätná väzba kontinuálneho priemeru môže znížiť množstvo odpadu spôsobeného posunom a skrátiť čas spustenia. Ešte lepšie, ak zaznamenáva údaje na vysledovateľnosť a riešenie problémov.
• Riadenie teploty okolo kotúčov:Dizajn chladenia ovplyvňuje životnosť valca, stabilitu a povrchovú úpravu. Prísna tepelná kontrola je často rozdielom medzi „stabilným počas celej zmeny“ a „záhadne vypnutým po obede“.
• Moduly rýchlej výmeny kotúčov:V prípade zmiešaných objednávok je rýchlejšia výmena ziskovou pákou, nie pohodlím. Vďaka tomu je údržba menej rušivá.
• Odolné materiály valcov a odolnosť proti korózii:Opotrebenie valcov mení geometriu. Wear tiež mení spôsob, akým operátori kompenzujú – často nekonzistentne. Na stavebných materiáloch záleží, pretože chránia vaše procesné okno.
• Vedenie a podpora viacerých tvarov:Dookola to znie jednoducho, kým nezabojujete s oválnosťou. Silné vedenie pomáha udržiavať materiál v strede a znižuje chyby tvaru.
• Pripravenosť na automatizáciu:Vzdialené monitorovanie, alarmy a dátové pripojenie nie sú „luxusné funkcie“, keď sú vaše prestoje drahé. Pomôžu vám rýchlejšie diagnostikovať problémy a štandardizovať prevádzku naprieč zmenami.

Porovnávacia tabuľka pre spoločné rozhodovacie scenáre

Nie každý obchod potrebuje rovnakú konfiguráciu. Pomocou tejto tabuľky zosúlaďte svoj hlavný bod bolesti s dôrazom na dizajn, ktorý má tendenciu ho vyriešiť.

Praktický kontrolný zoznam kupujúceho

Ak porovnávate dodávateľov, tento kontrolný zoznam vás zameria na to, čo chráni kvalitu výstupu a dlhodobé náklady na vlastníctvo. Prineste ho na ďalší technický hovor alebo návštevu továrne.

• Sortiment produktov:Počiatočná veľkosť, cieľová veľkosť a ako často sa menia.
• Správanie materiálu:Uhlíková oceľ vs. nehrdzavejúca verzus zliatina a citlivosť na teplo a povrchové chyby.
• Plán redukcie:Koľko prihrávok potrebujete na svoje najťažšie redukcie bez vynútených defektov?
• Stratégia merania:Chcete inline kontrolu priemeru a zaznamenávanie údajov?
• Tepelná kontrola:Ako systém riadi stabilitu rolovania a teploty materiálu?
• Čas výmeny:Aký je realistický pracovný postup výmeny rolí s vaším tímom?
• Pohon a ovládanie:Aké jemné je rozlíšenie úprav a ako opakovateľné sú recepty na smeny?
• Náhradné diely a podpora:Čo je na sklade, aká je dodacia lehota a aké školenie je zahrnuté?
• Bezpečnosť a ergonómia:Stráženie, blokovanie, riadenie kritických bodov a jasné prevádzkové postupy.

Prevádzka, údržba a školenie

Reduktor si zarába roky, nie týždne. To znamená, že na detailoch vlastníctva záleží: ako rýchlo dokážete diagnostikovať posun, ako zvládate opotrebovanie valcov, ako štandardizujete recepty a ako školíte operátorov, aby tento proces neprežíval v hlave jednej osoby.

• Štandardné nastavenie:Ponechajte parametre „recepty“ podľa materiálu a veľkosti. Zaznamenajte, čo funguje a prečo. Dôslednosť bráni dobre mieneným, ale škodlivým vylepšeniam.
• Plán starostlivosti o rolky:Povrch valca a geometria ovplyvňujú povrch a veľkosť produktu. Rutinná kontrola, čistenie a plánovanie výmeny znižujú „záhadné problémy“.
• Použite údaje, keď ich máte:Dokonca aj základné protokoly – teplota, rýchlosť, nastavenia prechodu – pomáhajú izolovať hlavné príčiny namiesto hádania.
• Trénujte pre scenáre:Naučte operátorov, čo robiť, keď ovalita stúpa, keď kvalita povrchu klesá alebo keď kolíše teplota, takže odpoveď je kontrolovaná – nie improvizovaná.

V mnohých obchodoch nie je skokový nárast výkonu len z nákupuRedukčné valcovne; je to z premeny valivého kroku na a zdokumentovaný, opakovateľný systém.

Čo môžete očakávať od GRM na skutočných projektoch

Ak hodnotíteRedukčné valcovnepri modernizácii výroby alebo novej linke pomáha, keď dodávateľ hovorí jazykom skutočné obmedzenia: zmiešané objednávky, prísne časové harmonogramy, variabilné suroviny a obmedzená tolerancia prestojov.

GRM sa zameriava na priebežné riešenia znižovania budov, ktoré zdôrazňujú ovládateľnosť a opakovateľnosť – pretože kupujúci nechcú len „presný“ výsledok raz; chcú to na každej zmene, so zdokumentovanými nastaveniami a s podporou, ktorá po uvedení do prevádzky udrží linku stabilnú. V praxi to znamená prediskutovať stratégiu prechodu, navádzanie, tepelnú stabilitu a možnosti merania včas – aby konfigurácia vyhovovala vášmu produktový mix namiesto toho, aby ste svoj produktový mix prinútili prispôsobiť sa stroju.

FAQ

Ďalšie kroky

Ak vaša prevádzka zápasí s posunom veľkosti, oválnosťou, prepracovaním povrchu alebo pomalými zmenami, správnyRedukčné valcovnenastavenie môže premeňte tieto problémy na stabilný, opakovateľný proces – za predpokladu, že vyhodnotíte systém ako celok: plán prechodu, navádzanie, tepelné riadenie, meranie a podpora.
